4.6 Zemin Kontrol Noktalarını Ayarlama
Zemin kontrol noktaları (GCP) esas olarak hava fotogrametri üçgenlemesi doğruluğunu artırmak için kullanılır. GCP ayarı hava fotogrametri üçgenlemesi işleminden önce veya sonra yapılabilir.
düğmesine tıklayarak zemin kontrol noktası ayar sayfasına gidin:

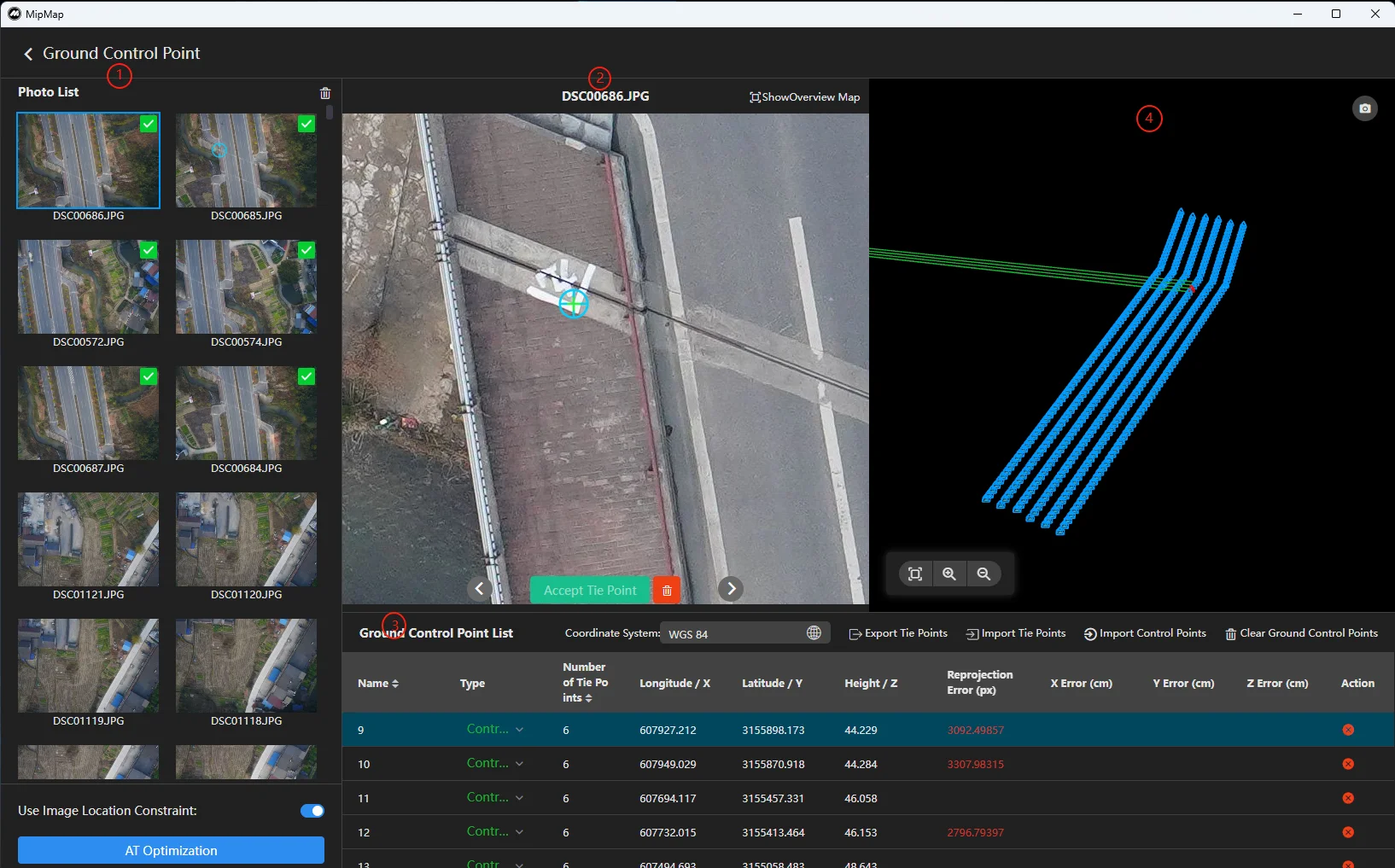

Alan ① fotoğraf listesidir. Bir GCP seçildiğinde, fotoğraf listesi tahmin edilen nokta konumunu ve işaretleme durumunu gösterir. Alan ② GCP listesidir, GCP'lerin koordinatlarını, işaretleme durumunu ve hata büyüklüğünü gösterir. Alan ③ fotoğraf önizleme penceresidir, burada fotoğrafları büyütebilir ve GCP'leri işaretlemek için tıklayabilirsiniz. Alan ④ harita penceresidir, hava fotogrametri üçgenlemesi sonuçlarını, kamera pozlarını, GCP konumlarını ve işaretleme durumunu gösterir.
Zemin Kontrol Noktalarını İçe Aktarma

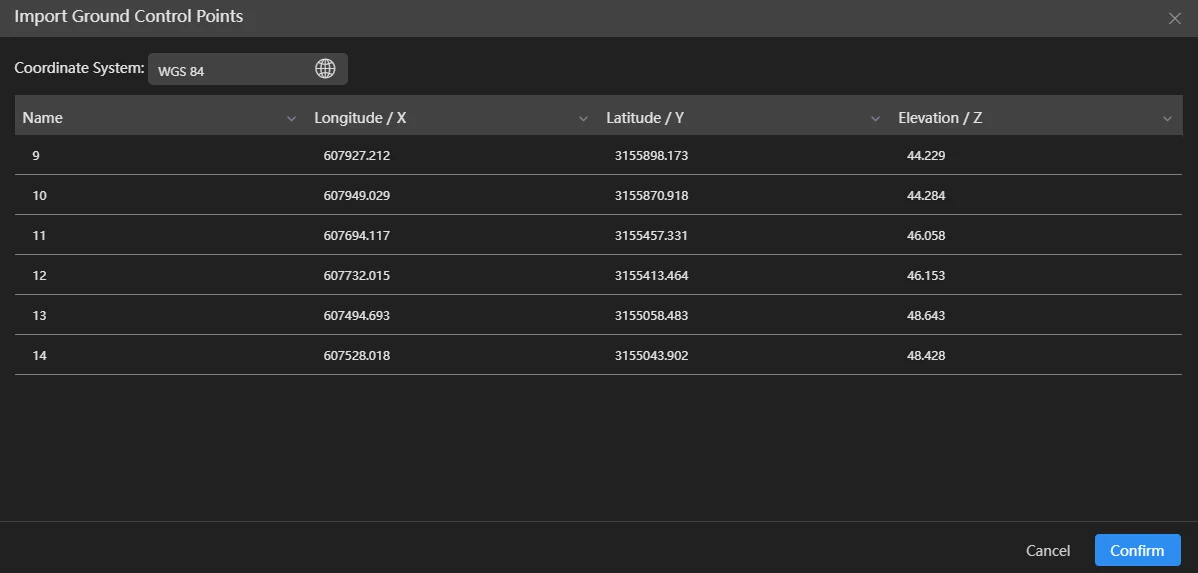

GCP listesi penceresinin sağ üst köşesindeki "Kontrol Noktalarını İçe Aktar" düğmesine tıklayın, içe aktarılacak kontrol noktası dosyasını seçin (csv, txt vb. formatları destekler). Yazılım otomatik olarak ayırıcıyı algılar. Kontrol noktası içe aktarma iletişim kutusunda kontrol noktalarının koordinat sistemini ve yükseklik sistemini ayarlayın, kontrol noktalarının isim ve koordinat alanlarını seçin ve içe aktarmayı onaylamak için "Tamam"a tıklayın.
Zemin Kontrol Noktası İşaretleme
Kontrol noktalarını içe aktardıktan sonra, sol fotoğraf listesi tahmin edilen fotoğraf listesini ve fotoğraflardaki tahmin edilen işaretleme noktalarını gösterir. Harita penceresi kontrol noktalarının konumlarını gösterir ve kontrol noktası listesi penceresi kontrol noktalarının listesini gösterir, varsayılan olarak ilk kontrol noktası seçilidir.
- İşaretleme

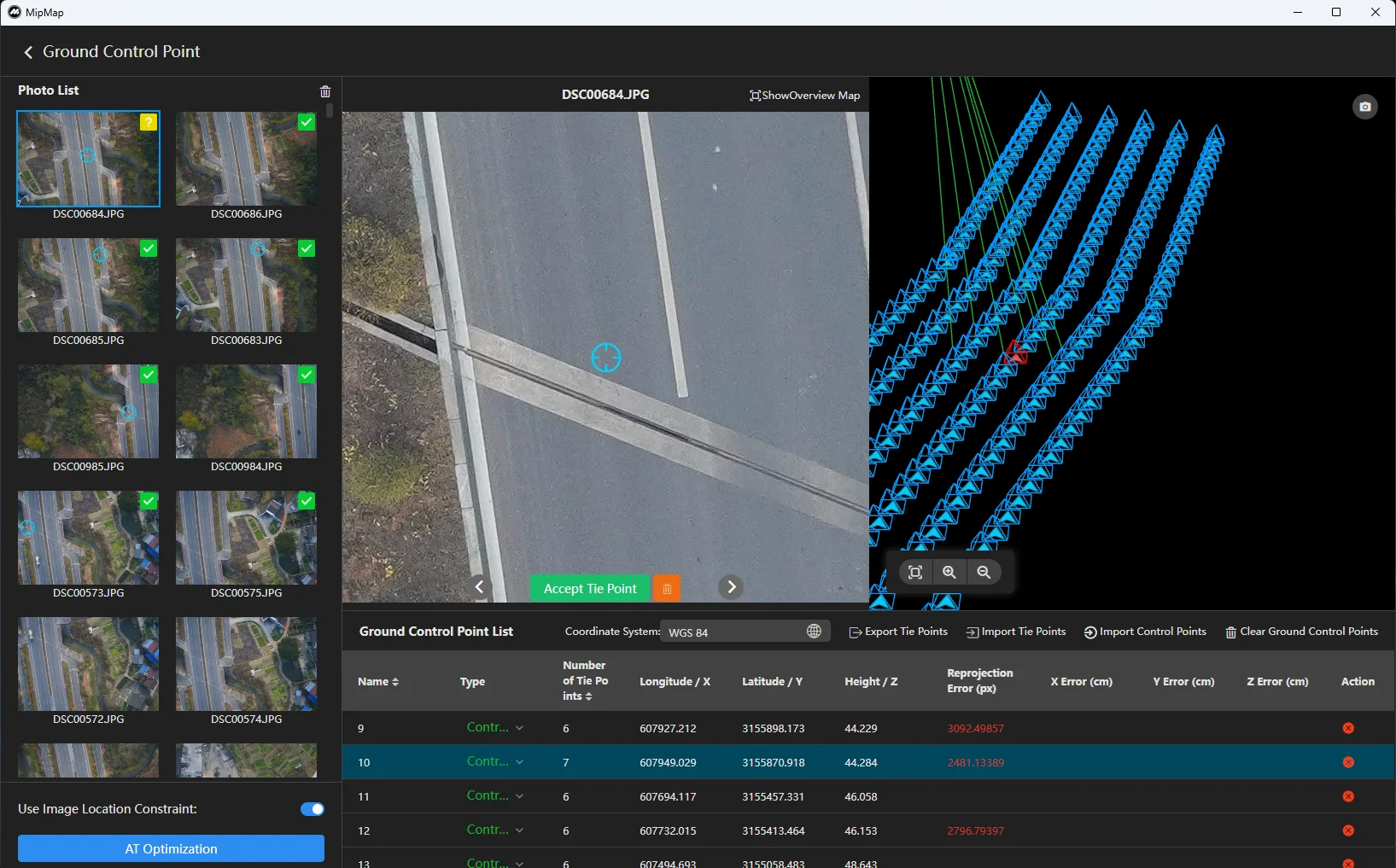

Sol fotoğraf listesinde işaretlenecek fotoğrafı seçin. Fotoğraf önizleme penceresinde fotoğrafı büyütebilir ve kontrol noktasının konumuna tıklayarak işaretleyebilirsiniz. Yazılımın tahmin ettiği nokta konumu gerçek kontrol noktası konumu ile eşleşiyorsa, tahmin edilen noktayı işaretli nokta olarak kullanmak için alt
düğmesine tıklayabilirsiniz. - İşaretlemeyi Silme
Fotoğraf önizleme penceresinde alt
düğmesine tıklayarak işaretlemeyi silin. Bu kontrol noktası için tüm işaretlemeleri silmeniz gerekiyorsa, fotoğraf listesinin sağ üst köşesindeki ![](/img/desktop-manual-en/1727174389186-1136fec7-9516-478c-b956-1da3b2ea7ee2.webp] düğmesine tıklayarak tüm işaretlemeleri silin. - Genel Bakış Haritası Fotoğraf önizleme penceresinin sağ üst köşesi genel bakış haritası gösterir. İşaretleme noktasına yakınlaştırdığınızda genel bakış haritası tam fotoğrafı gösterebilir. Genel bakış haritasının gizlenip gizlenmeyeceğini ayarlayabilirsiniz.
Zemin Kontrol Noktalarını Ayarlama
- Zemin Kontrol Noktası Türünü Ayarlama GCP listesinde GCP türünü ayarlayın: kontrol noktası, kontrol noktası ve devre dışı nokta dahil. Kontrol noktaları hava fotogrametri üçgenlemesi optimizasyonuna katılmak için kullanılır; kontrol noktaları optimizasyondan sonra model hatasını kontrol etmek için kullanılır ve hava fotogrametri üçgenlemesi optimizasyonuna katılmaz; devre dışı noktalar GCP'lerin kullanılamadığı durumlarda kullanılır, örneğin hava çekimi sırasında GCP'lerin kapatılması, böylece hava fotogrametri üçgenlemesi optimizasyonuna katılmaz.
- Zemin Kontrol Noktaları Ekleme GCP dosyasını yeniden seçmek için "İçe Aktar"a tıklayın. Yazılım yeniden içe aktarılan GCP'lerin mevcut kontrol noktaları ile aynı kimliğe sahip noktalar olup olmadığını kontrol eder. Aynı noktalar varsa, bunları atlayıp atlamayacağınızı veya üzerine yazıp yazmayacağınızı seçebilirsiniz.
- Zemin Kontrol Noktalarını Silme Tek bir kontrol noktasını silmek için kontrol noktasının sağındaki ![](/img/desktop-manual-cn/1727176837703-fdcf678c-dea0-4737-8cf1-c058be713dbe.webp] düğmesine tıklayın. Tüm kontrol noktalarını silmek için pencerenin sağ üst köşesindeki "Kontrol Noktalarını Sil" düğmesine tıklayın.
Hava Fotogrametri Üçgenlemesi Optimizasyonu Gerçekleştirme

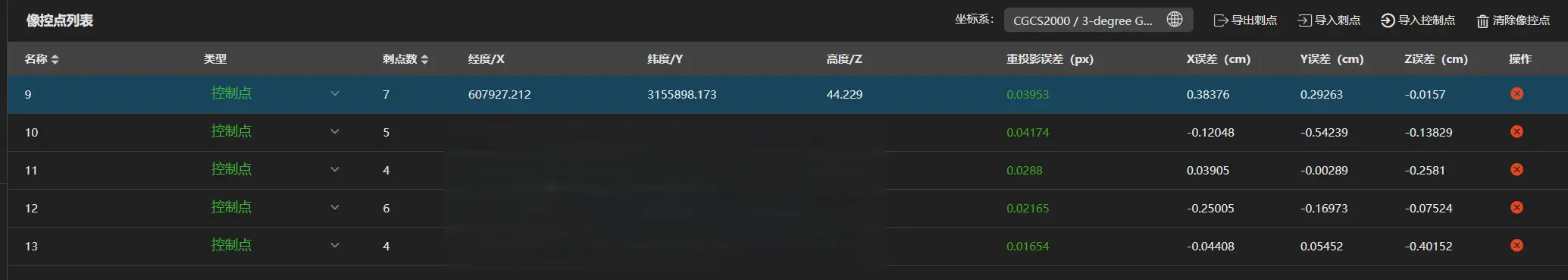

Kontrol noktası işaretleme tamamlandıktan sonra, fotoğraf listesinin altındaki "Hava Fotogrametri Üçgenlemesi Optimizasyonu" düğmesine tıklayarak hava fotogrametri üçgenlemesi optimizasyonu gerçekleştirin. Yürütme tamamlandığında, GCP'ler her GCP için X, Y, Z yönlerinde yeniden projeksiyon hatası ve ortalama hatayı gösterecektir.
İşaretleme Sonuçlarını İçe ve Dışa Aktarma
GCP listesinin sağ üst köşesindeki "İşaretlemeleri Dışa Aktar" düğmesine tıklayarak mevcut işaretleme sonuçlarını JSON dosyası olarak dışa aktarın. İşaretleme sonuçlarını içe aktarmak için "İşaretlemeleri İçe Aktar"a tıklayın.
