标线测量

操作步骤

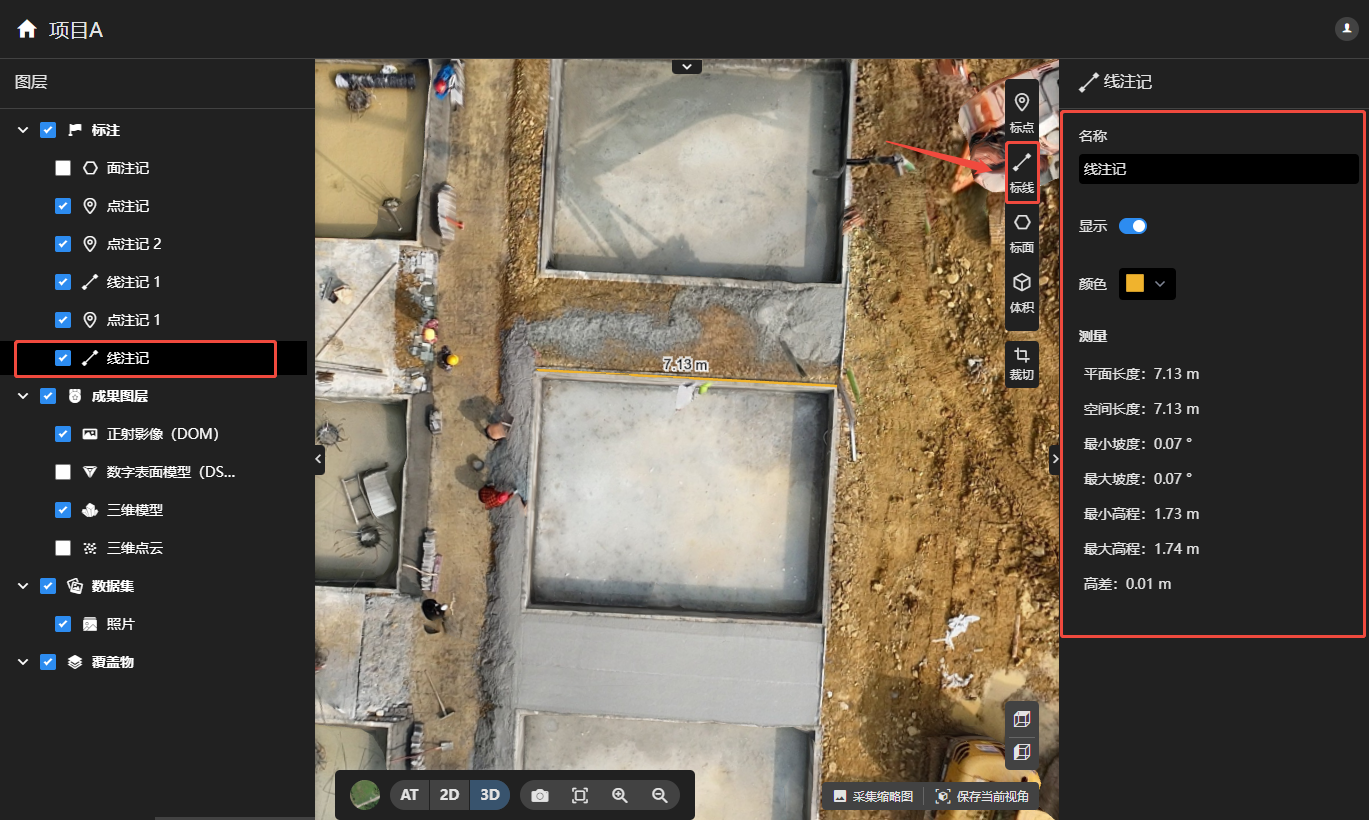

• 点击标线，可在成果上绘制多段线进行测量。
• 鼠标左键点击添加节点，鼠标右键点击回退节点，双击鼠标左键结束线段绘制，即可完成测量。按ESC退出测量。
• 左侧会显示多段线的测量信息：平面长度、空间长度、最小坡度、最大坡度、最小高程、最大高程、高差。
• 可修改线注记的名称和颜色

测量说明

• 平面长度：指多段线在XY水平面投影的长度总和。
• 空间长度：指多段线在XYZ三维空间的长度总和。
• 最小/最大坡度：指多段线中最小/最大的坡度。
• 最小/最大高程：指多段线中最小/最大高程。
• 高差=最大高程-最小高程。
