体积测量

操作步骤

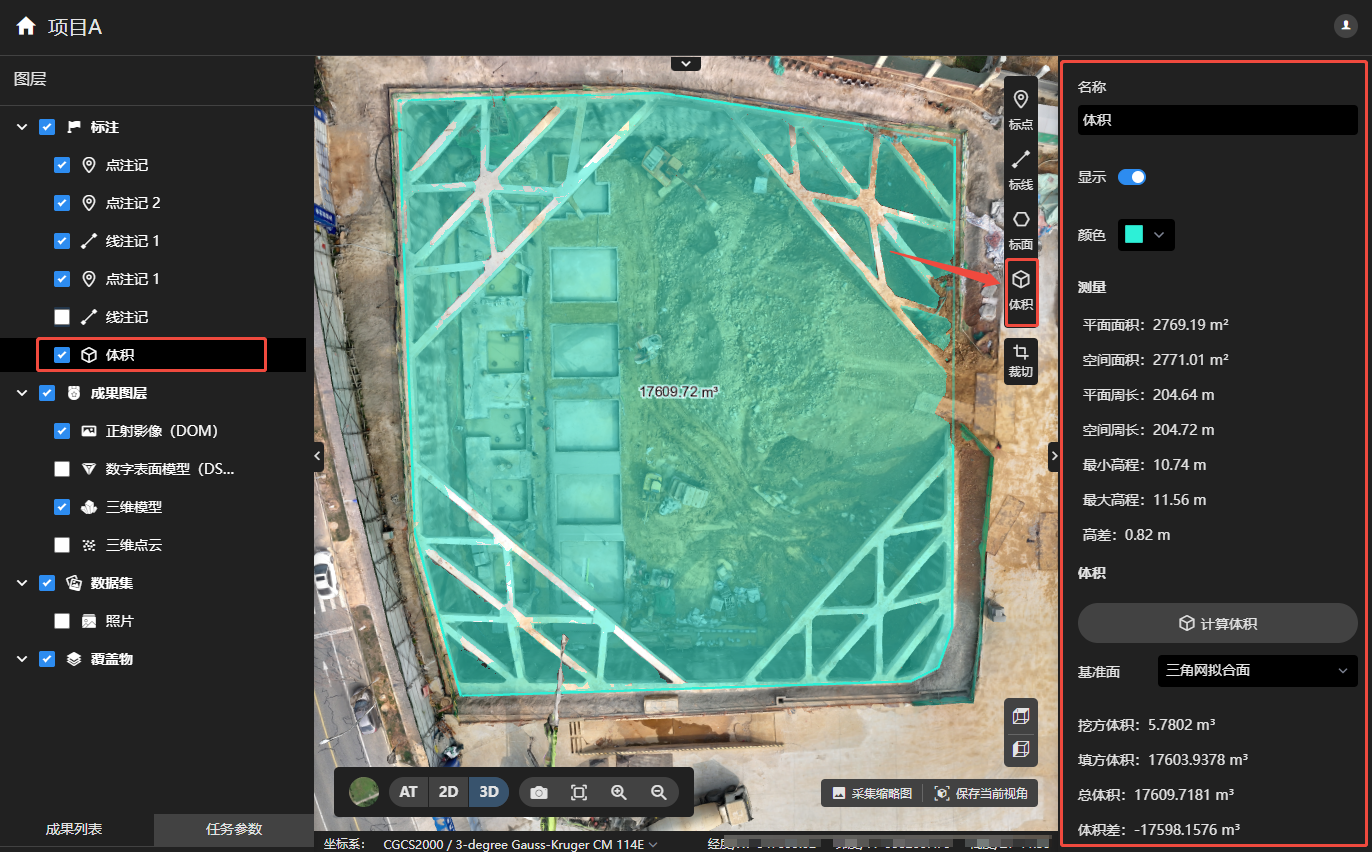

• 点击体积，可在成果上绘制面，点击计算体积，可按需选择不同的基准面，进行体积测量。
• 鼠标左键点击添加节点，鼠标右键点击回退节点，双击鼠标左键结束面绘制，即可完成测量。按ESC退出测量。
• 点击计算体积，左侧会显示面与体积的测量信息：平面面积、空间面积、平面周长、空间周长、最小高程、最大高程、高差、挖方体积、填方体积、总体积、体积差。
• 可修改体积注记的名称和颜色

测量说明

• 挖方体积：指所绘面区域内高出基准面的体积。
• 填方体积：指所绘面区域内低于基准面的体积。
• 总体积=挖方体积+填方体积
• 体积差=挖方体积-填方体积

水准面说明

• 三角网拟合面：沿所绘面区域内原有地面高低走势自动生成的不规则曲面
• 平面拟合面：用一个平整斜面贴合所绘面区域内地面整体坡度，把凹凸地面简化成单一斜平面。
• 平均水平面：取所绘面区域内所有点位高程的平均值生成一个水平基准面。
• 最高/低点水平面：以所绘面区域内最高/低节点的高程拉一个水平基准面。
• 自定义水平面：手动输入指定标高数值，设定任意高度的水平基准面。
