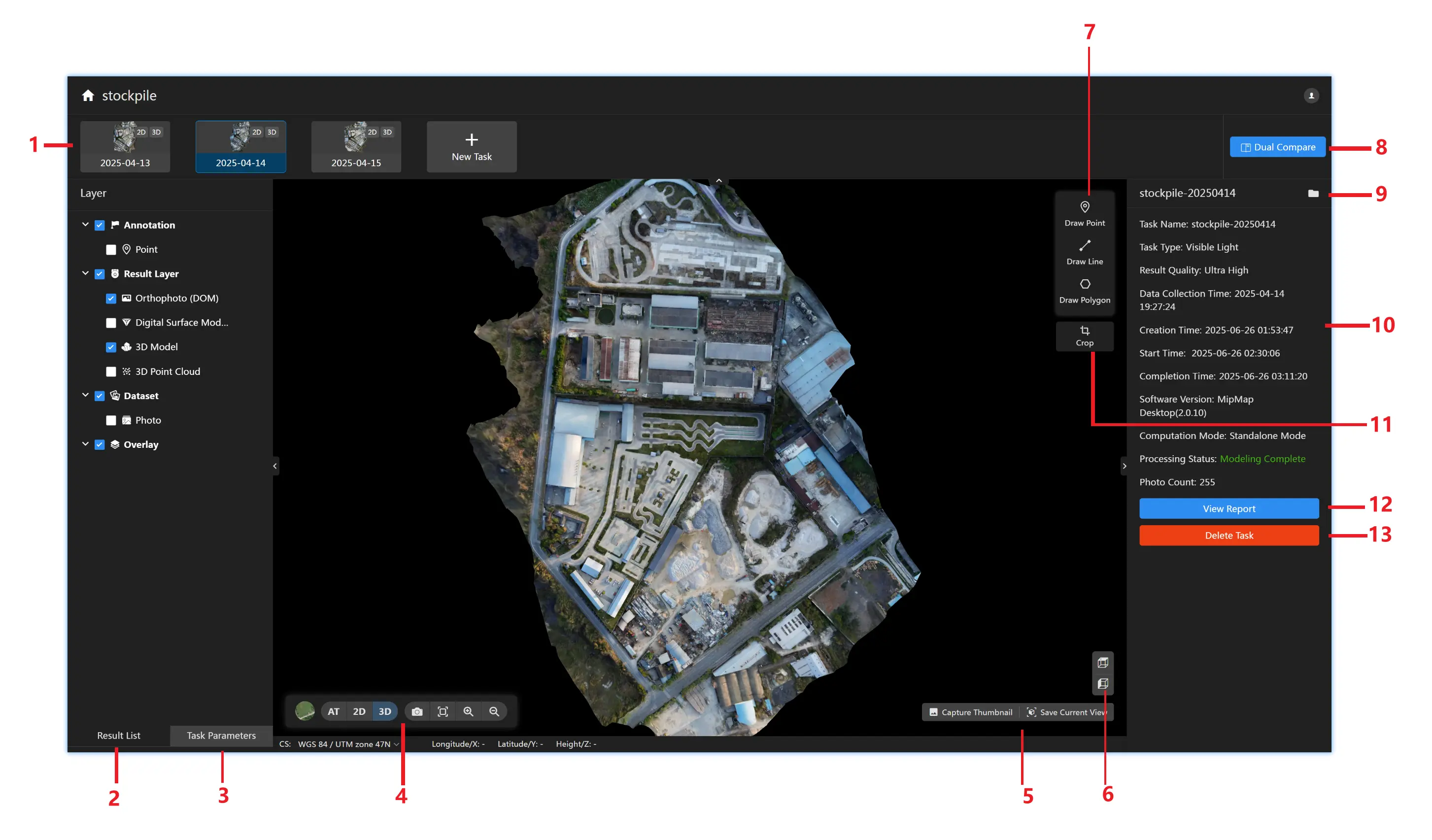

3.3 Página de Detalles de Tarea

1. Panel de Visualización de Reconstrucción de Tareas de Series Temporales y Cambio de Resultados Haga clic en el botón Nueva Tarea para crear nuevas tareas de series temporales. El proceso de creación es el mismo que la tarea anterior. Haga clic en el botón de miniatura de diferentes tareas de series temporales para mostrar los resultados de esa tarea de series temporales.
2. Panel de Lista de Resultados Se permiten múltiples selecciones para controlar la visualización de resultados 2D, 3D y de anotación.
3. Panel de Parámetros de Tarea : Haga clic para mostrar los parámetros de reconstrucción configurados al crear la tarea, incluyendo datos de entrada, precisión de reconstrucción, selección de resultados, etc.
4. Conjunto de Herramientas de Visualización de Resultados : Cambiar Mapa Base. Haga clic para cambiar el mapa base al modo de mapa satelital o mapa estándar. : Resultados 2D. Haga clic para cambiar y mostrar resultados del modelo 2D. : Resultados 3D. Haga clic para cambiar y mostrar resultados del modelo 3D. : Captura de Mapa. Haga clic para tomar una captura de pantalla y exportar. : Restablecer Mapa. Haga clic para restaurar el mapa a la posición GPS de la imagen. : Acercar Mapa. Haga clic para acercar suavemente el mapa. : Alejar Mapa. Haga clic para alejar suavemente el mapa. : Haga clic para exportar resultados de anotación.
5. Herramientas de Mapa 3D : Capture una instantánea desde la vista actual como miniatura. : Guarde la vista actual como el estado inicial del modelo.
6. Herramienta de Cambio de Punto de Vista : Cambiar a vista superior. : Cambiar a vista lateral.
7. Conjunto de Herramientas de Topografía y Anotación Haga clic en cualquier herramienta de topografía y anotación bajo el conjunto de herramientas para realizar topografía y anotación en resultados 2D o 3D. : Haga clic para anotar características de punto y medir coordenadas en los resultados. : Haga clic para anotar características de línea y medir distancias en los resultados. : Haga clic para anotar características de área y medir áreas en los resultados.
8. Herramienta de Comparación de Pantalla Dual Haga clic para comparar resultados 2D y 3D de tareas de series temporales.
9. Directorio de Resultados de Tarea : Haga clic para abrir el directorio de resultados de tarea. Entre ellos:

• 📁2D: Carpeta de resultados 2D
  • 📁geotiffs: Ortoimágenes (DOM), Modelos de Superficie Digital (DSM), etc.
  • 📁dom_tiles: Resultados de mosaicos de ortoimagen
  • 📁dsm_tiles: Resultados de mosaicos de Modelo de Superficie Digital
  • 📁split_dom: Resultados de división de ortoimagen (requiere habilitar el botón de salida dividida)
• 📁3D: Carpeta de resultados 3D
  • 📁model-b3dm: Carpeta de resultados del modelo 3dtiles
  • 📁model-osgb: Carpeta de resultados del modelo osgb
  • 📁point-las: Carpeta de resultados de nube de puntos las
  • 📁point-pnts: Carpeta de resultados de nube de puntos pnts
  • ......
• 📁AT: Carpeta de resultados de Triangulación Aérea

10. Panel de Información de Reconstrucción Muestra información relevante sobre la reconstrucción de tareas, incluyendo nombre de tarea, tipo de datos de tarea y número de fotos, calidad de resultados, tiempo de adquisición de datos, tiempo de inicio y fin de reconstrucción de tarea, estado de procesamiento, etc.
11. Herramienta de Recorte de Modelo 3D : Haga clic, y los usuarios pueden dibujar un polígono en los resultados 3D para recortar el modelo. Debe notarse que esta herramienta solo es efectiva en el Visor del software.
12. Ver Informe : Haga clic para ingresar a la interfaz del informe de calidad de resultados, que proporciona informes relacionados con la reconstrucción de tareas (información de tarea, calidad de triangulación aérea, calidad de reconstrucción, etc.) e informes de anotación, y proporciona a los usuarios una herramienta de descarga de informe de calidad de resultados .
13. Eliminar Tarea : Haga clic para eliminar la tarea y remover completamente la tarea del directorio de trabajo.
