3.2 Página de Creación de Tareas

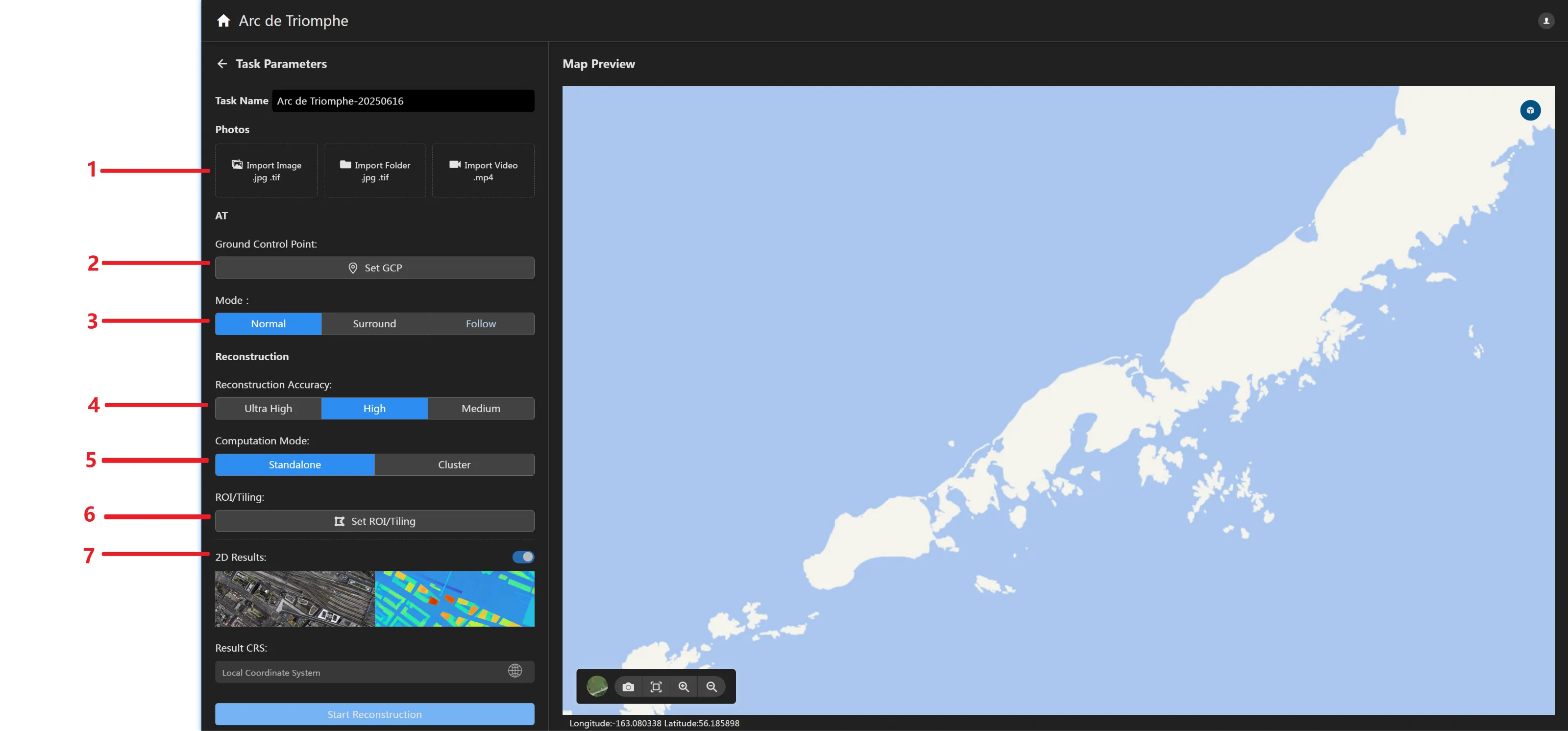

1. Panel de Importación de Datos Importe imágenes de entrada (JPG/TIF) y datos POS. Soporta entrada de imágenes por imagen o por carpeta. Soporta lectura automática de POS desde imágenes e importación manual de POS desde archivos externos. Soporta fusión de cámaras, eliminación y edición de parámetros. Importe datos de video (MP4/WMV/AVI/MOV/MPG). Reconstruya extrayendo fotogramas del video. Soporta configuración de tiempos de inicio y fin e intervalos de tiempo. Soporta lectura de resolución de video y predicción del número de fotos después de la extracción de fotogramas.
2. Botón Configurar Puntos de Control Terrestre Haga clic en el botón para ingresar a la página de configuración de puntos de control terrestre. Puede configurar puntos de control terrestre y realizar marcado de puntos para mejorar la precisión de triangulación aérea. Para detalles, consulte Configurar Puntos de Control Terrestre.
3. Configurar Modo de Triangulación Aérea Haga clic para seleccionar el modo de triangulación aérea, incluyendo modo normal, modo envolvente y modo de corto alcance. Soporta seleccionar el modo de triangulación aérea correspondiente basado en el método de adquisición de datos de imagen. El modo normal corresponde a la mayoría de métodos de adquisición como ortofoto y oblicua de UAV. El modo envolvente corresponde a la adquisición de objetivo envolvente. El modo de corto alcance corresponde a la adquisición de objetivo de corto alcance.
4. Panel de Configuración de Precisión de Reconstrucción Haga clic para seleccionar la precisión de reconstrucción: Alta (mejor efecto), Media (equilibrada), Baja (velocidad más rápida). La diferencia entre alta, media y baja precisión de reconstrucción radica en la resolución de remuestreo relativa a la imagen original: Alta tiene la misma resolución que la imagen original, Media remuestrea la imagen original a intervalos de 2x (es decir, longitud y ancho son 1/2 de la imagen original), y Baja remuestrea la imagen original a intervalos de 4x (es decir, longitud y ancho son 1/4 de la imagen original). Por ejemplo: si la imagen original es 6000×4000, la imagen de reconstrucción de alta precisión es 6000×4000, la imagen de reconstrucción de precisión media es 3000×2000, y la imagen de reconstrucción de baja precisión es 1500×1000.
5. Panel de Configuración de Modo de Computación Puede elegir el modo de computación como computación independiente o computación en clúster. El software por defecto es computación independiente. Si necesita usar "Computación en Clúster", asegúrese de que la licencia de función de clúster esté activada y el clúster de computación esté configurado. Para detalles, consulte [Computación en Clúster].
6. Panel de Configuración de Región de Interés y Bloque Personalizado Haga clic en el botón para ingresar a la página de configuración de región de interés/bloque. Soporta importar archivos KML externos y dibujar manualmente regiones poligonales, estos dos métodos para configurar la región de interés. Para detalles, consulte las configuraciones relevantes para región de interés y bloques personalizados en la Sección 4.
7. Panel de Control de Salida 2D Haga clic en el botón de control de reconstrucción 2D y manténgalo encendido . Las salidas 2D (imágenes ortofoto digitales y modelos de superficie digital en formato GeoTiff) pueden generarse durante la reconstrucción del proyecto. Actualmente, no se soporta generar imágenes ortofoto sin restricciones POS o de puntos de control terrestre. Haga clic en el botón del sistema de coordenadas de salida para ingresar a la página de selección del sistema de coordenadas. Puede configurar el sistema de coordenadas de salida 2D, incluyendo sistemas de coordenadas geográficas, sistemas de coordenadas geocéntricas, sistemas de coordenadas proyectadas y sistemas de coordenadas locales. La página de selección del sistema de coordenadas permite elegir un sistema de elevación. Actualmente soporta altura geodésica, Datum Vertical Nacional 1985 y sistemas de elevación personalizados. Los sistemas de elevación personalizados se agregan importando archivos de ondulación geoidal en formato TIF.

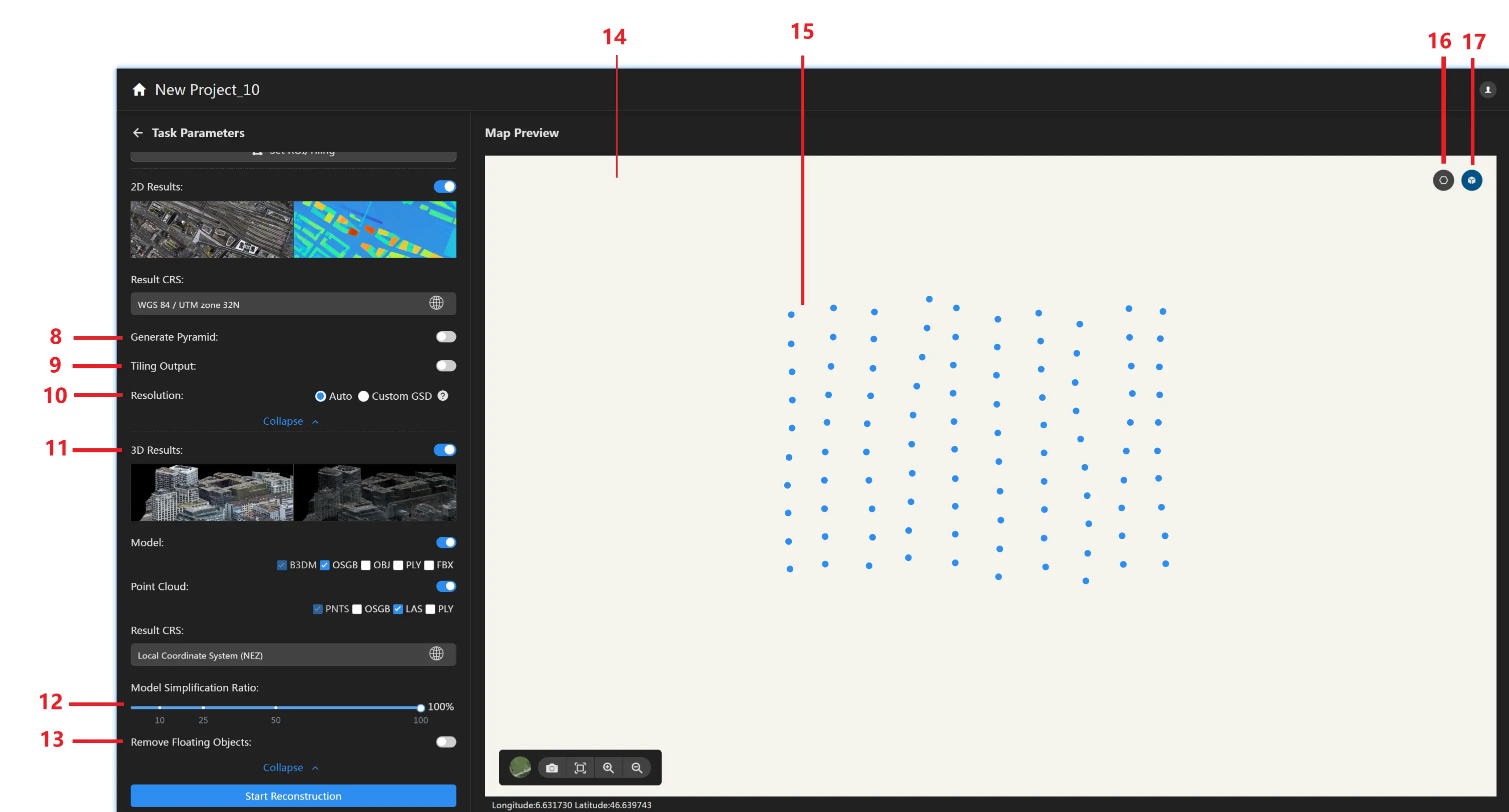

8. Generar Pirámides Haga clic en Más Configuraciones en el panel de control de salida 2D para configurar el formato de salida 2D con más detalle. Haga clic en el botón Generar Pirámides y manténgalo encendido . Después de la reconstrucción, la salida de imagen ortofoto (incluyendo imágenes ortofoto en mosaicos) incluirá archivos de pirámide.
9. Salida en Mosaicos Haga clic en el botón Salida en Mosaicos y manténgalo encendido . Después de la reconstrucción, la carpeta de salida 2D incluirá imágenes ortofoto en mosaicos. Soporta configurar la longitud máxima del borde de imágenes en mosaicos (en píxeles), con una longitud máxima del borde predeterminada de 5000 píxeles.
10. Configuración de Resolución de Salida 2D La resolución de salida 2D se calcula automáticamente por defecto basándose en factores como precisión de reconstrucción y GSD de foto. También puede personalizar el GSD. El GSD real está limitado por el GSD de la foto. Cuando la resolución configurada es demasiado alta, el número de píxeles y la resolución efectiva no aumentarán.
11. Panel de Control de Salida 3D Haga clic en el botón de control de reconstrucción 3D y manténgalo encendido . Las salidas 3D (incluyendo nubes de puntos 3D en formatos LAS, OSGB y modelos 3D en formatos OSGB, OBJ, PLY, 3Dtile) pueden generarse durante la reconstrucción del proyecto. Haga clic en el botón del sistema de coordenadas de salida para ingresar a la página de selección del sistema de coordenadas. Puede configurar el sistema de coordenadas de salida 3D, incluyendo sistemas de coordenadas geográficas, sistemas de coordenadas geocéntricas, sistemas de coordenadas proyectadas y sistemas de coordenadas locales. La página de selección del sistema de coordenadas permite elegir un sistema de elevación. Actualmente soporta altura geodésica, Datum Vertical Nacional 1985 y sistemas de elevación personalizados. Los sistemas de elevación personalizados se agregan importando archivos de ondulación geoidal en formato TIF.
12. Tasa de Simplificación del Modelo Simplifique el modelo de malla según la tasa de simplificación del modelo configurada. La tasa de simplificación predeterminada es 100% para generar un modelo completo.
13. Eliminar Objetos Flotantes Cuando está habilitado, los objetos flotantes no conectados alrededor del modelo serán eliminados.
14. Panel de Visualización del Mapa Muestra la disposición GPS de imágenes o resultados de reconstrucción. La parte inferior izquierda contiene el siguiente conjunto de herramientas: : Cambiar mapa base. Haga clic para cambiar el mapa base al modo de mapa satelital o mapa estándar. : Captura de mapa. Haga clic para tomar una captura de pantalla. : Restablecer mapa. Haga clic para restablecer el mapa a la posición GPS de la imagen. : Acercar mapa. Haga clic para acercar suavemente el mapa. : Alejar mapa. Haga clic para alejar suavemente el mapa.
15. Posición de la Cámara Después de agregar fotos con posiciones de cámara o importar información POS después de agregar fotos, las posiciones de la cámara se mostrarán en el mapa.
16. Eliminación de Fotos Haga clic en el botón de eliminación de área en la esquina superior derecha del panel de visualización del mapa para eliminar fotos dentro o fuera del área dibujada.
17. Región de Interés Haga clic en el botón de visualización de región de interés en la esquina superior derecha del panel de visualización del mapa para seleccionar/deseleccionar la visualización del área de reconstrucción del objeto.
