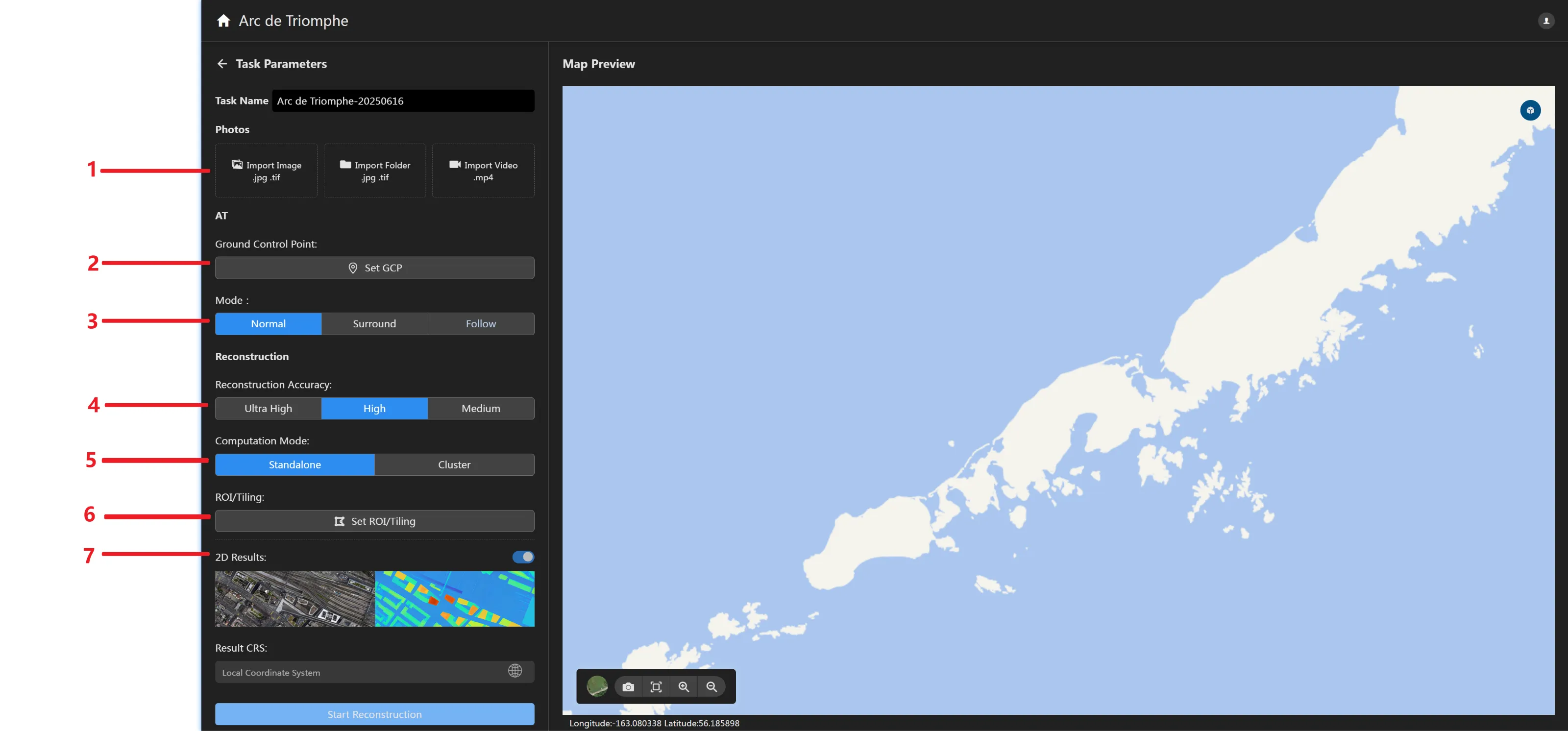

3.2 작업 생성 페이지

1. 데이터 가져오기 패널 입력 이미지(JPG/TIF) 및 POS 데이터. 이미지별 또는 폴더별 이미지 입력을 지원합니다. 이미지에서 자동 POS 읽기와 외부 파일에서 수동 POS 가져오기를 지원합니다. 카메라 병합, 삭제 및 매개변수 편집을 지원합니다. 입력 비디오(MP4/WMV/AVI/MOV/MPG) 데이터. 비디오에서 프레임을 추출하여 재구성합니다. 시작 및 종료 시간과 시간 간격 설정을 지원합니다. 비디오 해상도 읽기 및 프레임 추출 후 사진 수 예측을 지원합니다.
2. 지상기준점 설정 버튼 버튼을 클릭하여 지상기준점 설정 페이지로 들어갑니다. 지상기준점을 설정하고 점 표시를 수행하여 항공삼각측량 정확도를 향상시킬 수 있습니다. 자세한 내용은 지상기준점 설정을 참조하세요.
3. 항공삼각측량 모드 설정 클릭하여 항공삼각측량 모드를 선택합니다. 일반 모드, 둘러싸기 모드, 근거리 모드가 포함됩니다. 이미지 데이터 취득 방법에 따라 해당하는 항공삼각측량 모드를 선택할 수 있습니다. 일반 모드는 UAV 정사사진 및 경사사진 등 대부분의 취득 방법에 해당합니다. 둘러싸기 모드는 목표물 둘러싸기 취득에 해당합니다. 근거리 모드는 근거리 목표물 취득에 해당합니다.
4. 재구성 정확도 설정 패널 클릭하여 재구성 정확도를 선택합니다: 높음(최상의 효과), 보통(균형), 낮음(가장 빠른 속도). 높음, 보통, 낮음 재구성 정확도의 차이는 원본 이미지에 대한 리샘플링 해상도에 있습니다: 높음은 원본 이미지와 동일한 해상도, 보통은 원본 이미지를 2배 간격으로 리샘플링(즉, 길이와 너비가 원본 이미지의 1/2), 낮음은 원본 이미지를 4배 간격으로 리샘플링(즉, 길이와 너비가 원본 이미지의 1/4)입니다. 예: 원본 이미지가 6000×4000인 경우, 고정확도 재구성 이미지는 6000×4000, 중정확도 재구성 이미지는 3000×2000, 저정확도 재구성 이미지는 1500×1000입니다.
5. 계산 모드 설정 패널 계산 모드를 독립 계산 또는 클러스터 계산으로 선택할 수 있습니다. 소프트웨어는 기본적으로 독립 계산으로 설정됩니다. "클러스터 계산"을 사용해야 하는 경우 클러스터 기능 라이선스가 활성화되고 계산 클러스터가 구성되어 있는지 확인하세요. 자세한 내용은 [클러스터 컴퓨팅]을 참조하세요.
6. 관심 영역 및 사용자 정의 블록 설정 패널 버튼을 클릭하여 관심 영역/블록 설정 페이지로 들어갑니다. 외부 KML 파일 가져오기와 다각형 영역 수동 그리기, 이 두 가지 방법으로 관심 영역을 설정할 수 있습니다. 자세한 내용은 섹션 4의 관심 영역 및 사용자 정의 블록 관련 설정을 참조하세요.
7. 2D 출력 제어 패널 2D 재구성 제어 버튼을 클릭하고 켜짐 상태 로 유지합니다. 프로젝트 재구성 중에 2D 출력물(GeoTiff 형식의 디지털 정사사진과 디지털 표면 모델)을 생성할 수 있습니다. 현재 POS나 지상기준점 제약 없이 정사사진 생성은 지원되지 않습니다. 출력 좌표계 버튼 을 클릭하여 좌표계 선택 페이지로 들어갑니다. 지리 좌표계, 지심 좌표계, 투영 좌표계, 지역 좌표계를 포함한 2D 출력 좌표계를 설정할 수 있습니다. 좌표계 선택 페이지에서는 고도 시스템을 선택할 수 있습니다. 현재 측지 고도, 1985 국가 고도 기준, 사용자 정의 고도 시스템을 지원합니다. 사용자 정의 고도 시스템은 TIF 형식 지오이드 기복 파일을 가져와서 추가됩니다.

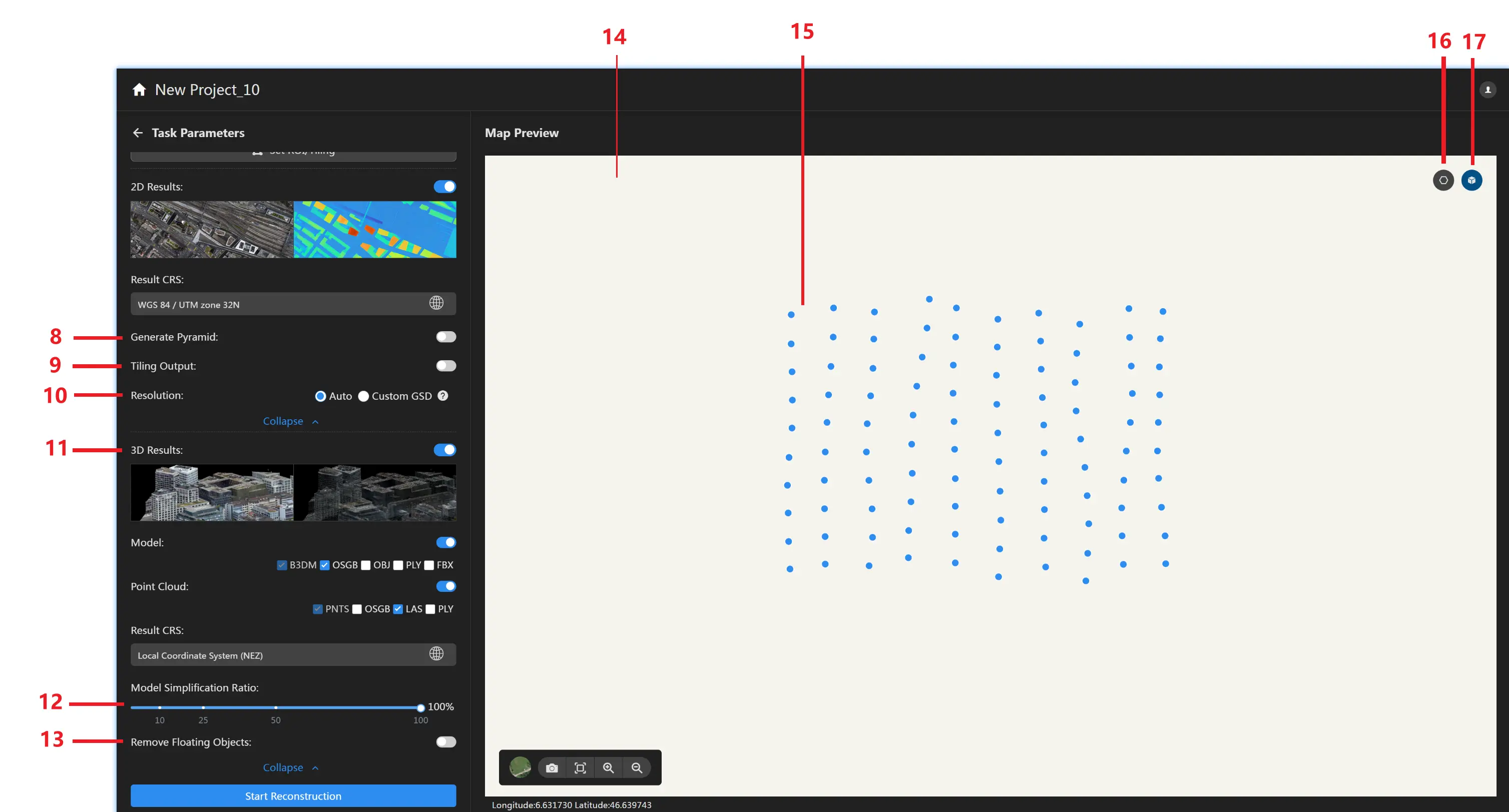

8. 피라미드 생성 2D 출력 제어 패널에서 추가 설정을 클릭하여 2D 출력 형식을 더 자세히 설정합니다. 피라미드 생성 버튼을 클릭하고 켜짐 상태 로 유지합니다. 재구성 후 정사사진(타일 정사사진 포함) 출력에 피라미드 파일이 포함됩니다.
9. 타일 출력 타일 출력 버튼을 클릭하고 켜짐 상태 로 유지합니다. 재구성 후 2D 출력 폴더에 타일 정사사진이 포함됩니다. 타일 이미지의 최대 가장자리 길이(픽셀 단위) 설정을 지원하며, 기본 최대 가장자리 길이는 5000픽셀입니다.
10. 2D 출력 해상도 설정 2D 출력 해상도는 기본적으로 재구성 정확도 및 사진 GSD 등의 요소에 따라 자동으로 계산됩니다. GSD를 사용자 정의할 수도 있습니다. 실제 GSD는 사진 GSD에 의해 제한됩니다. 설정된 해상도가 너무 높으면 픽셀 수와 유효 해상도가 증가하지 않습니다.
11. 3D 출력 제어 패널 3D 재구성 제어 버튼을 클릭하고 켜짐 상태 로 유지합니다. 프로젝트 재구성 중에 3D 출력물(LAS, OSGB 형식의 3D 포인트 클라우드 및 OSGB, OBJ, PLY, 3Dtile 형식의 3D 모델 포함)을 생성할 수 있습니다. 출력 좌표계 버튼 을 클릭하여 좌표계 선택 페이지로 들어갑니다. 지리 좌표계, 지심 좌표계, 투영 좌표계, 지역 좌표계를 포함한 3D 출력 좌표계를 설정할 수 있습니다. 좌표계 선택 페이지에서는 고도 시스템을 선택할 수 있습니다. 현재 측지 고도, 1985 국가 고도 기준, 사용자 정의 고도 시스템을 지원합니다. 사용자 정의 고도 시스템은 TIF 형식 지오이드 기복 파일을 가져와서 추가됩니다.
12. 모델 단순화율 설정된 모델 단순화율에 따라 메시 모델을 단순화합니다. 기본 단순화율은 100%로 완전한 모델을 생성합니다.
13. 떠다니는 객체 삭제 활성화하면 모델 주변의 연결되지 않은 떠다니는 객체가 삭제됩니다.
14. 지도 표시 패널 이미지 GPS 배치 또는 재구성 결과를 표시합니다. 좌측 하단에는 다음 도구 세트가 포함됩니다: : 기본 지도 전환. 클릭하여 기본 지도를 위성 지도 또는 표준 지도 모드로 전환합니다. : 지도 스냅샷. 클릭하여 스크린샷을 찍습니다. : 지도 재설정. 클릭하여 지도를 이미지 GPS 위치로 재설정합니다. : 지도 확대. 클릭하여 지도를 부드럽게 확대합니다. : 지도 축소. 클릭하여 지도를 부드럽게 축소합니다.
15. 카메라 위치 카메라 위치가 있는 사진을 추가하거나 사진을 추가한 후 POS 정보를 가져오면 카메라 위치가 지도에 표시됩니다.
16. 사진 삭제 지도 표시 패널 우측 상단의 영역 삭제 버튼 을 클릭하여 그린 영역 내부 또는 외부의 사진을 삭제합니다.
17. 관심 영역 지도 표시 패널 우측 상단의 관심 영역 표시 버튼 을 클릭하여 객체 재구성 영역의 표시를 선택/취소합니다.
