3.2 Página de Criação de Tarefas

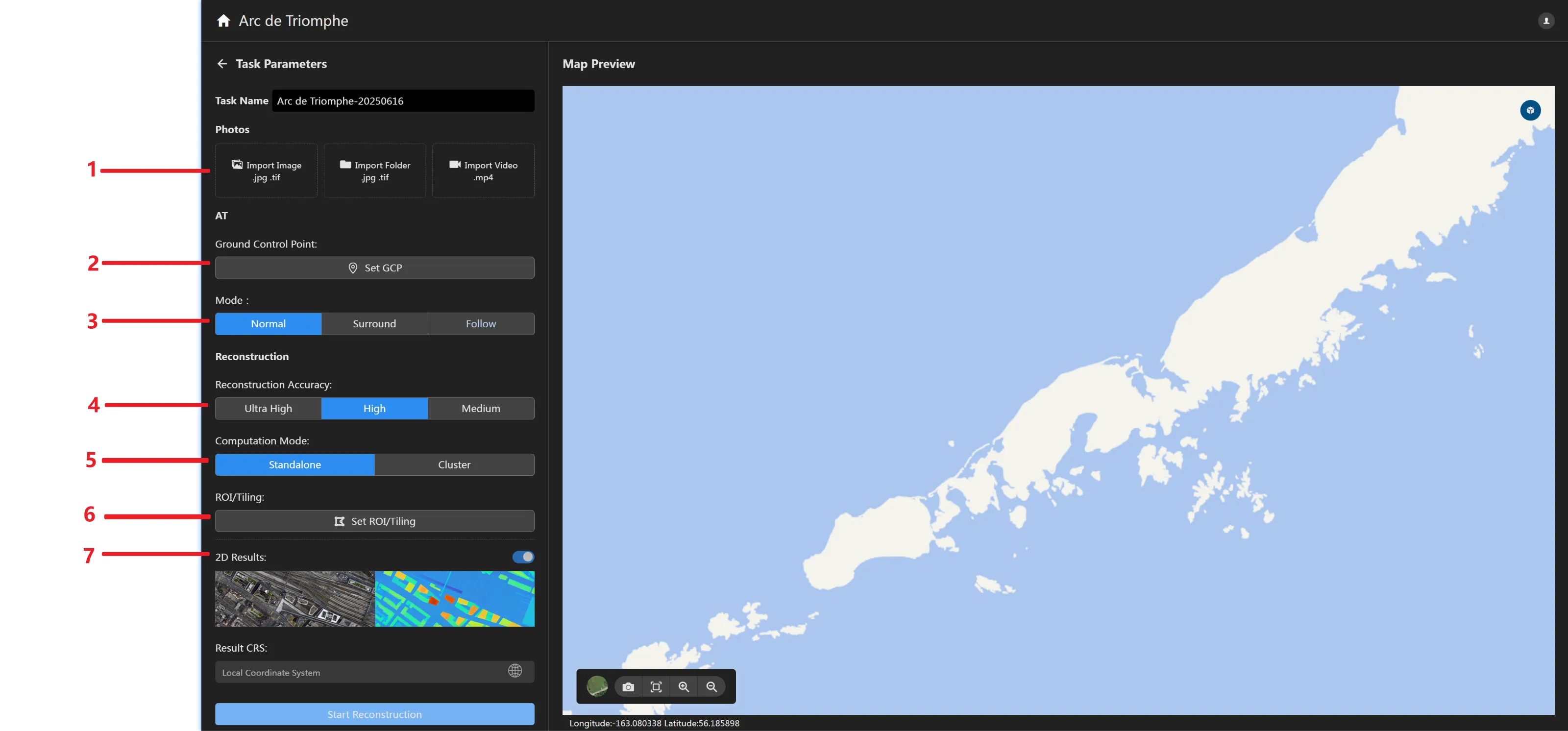

1. Painel de Importação de Dados Importe imagens (JPG/TIF) e dados POS. Suporta a entrada de imagens por imagem ou por pasta. Suporta a leitura automática de POS das imagens e a importação manual de POS de arquivos externos. Suporta a fusão, exclusão e edição de parâmetros da câmera. Importe dados de vídeo (MP4/WMV/AVI/MOV/MPG). Reconstrua extraindo quadros do vídeo. Suporta a configuração de horários de início e fim e intervalos de tempo. Suporta a leitura da resolução do vídeo e a previsão do número de fotos após a extração dos quadros.
2. Botão Definir Pontos de Controle Terrestre Clique no botão para entrar na página de configuração de pontos de controle terrestre. Você pode definir pontos de controle terrestre e realizar a marcação de pontos para melhorar a precisão da triangulação aérea. Para mais detalhes, consulte Definir Pontos de Controle Terrestre.
3. Definir Modo de Triangulação Aérea Clique para selecionar o modo de triangulação aérea, incluindo modo normal, modo surround e modo de curto alcance. Suporta a seleção do modo de triangulação aérea correspondente com base no método de aquisição de dados da imagem. O modo normal corresponde à maioria dos métodos de aquisição, como ortofoto e oblíqua de UAV. O modo surround corresponde à aquisição de alvos em surround. O modo de curto alcance corresponde à aquisição de alvos de perto.
4. Painel de Configuração de Precisão da Reconstrução Clique para selecionar a precisão da reconstrução: Alta (melhor efeito), Média (equilibrada), Baixa (velocidade mais rápida). A diferença entre a precisão de reconstrução alta, média e baixa reside na resolução de reamostragem em relação à imagem original: Alta tem a mesma resolução da imagem original, Média reamostra a imagem original em intervalos de 2x (ou seja, comprimento e largura são 1/2 da imagem original), e Baixa reamostra a imagem original em intervalos de 4x (ou seja, comprimento e largura são 1/4 da imagem original). Por exemplo: se a imagem original for 6000×4000, a imagem de reconstrução de alta precisão é 6000×4000, a imagem de reconstrução de precisão média é 3000×2000 e a imagem de reconstrução de baixa precisão é 1500×1000.
5. Painel de Configuração do Modo de Computação Você pode escolher o modo de computação como computação autônoma ou computação em cluster. O software assume como padrão a computação autônoma. Se você precisar usar a "Computação em Cluster", verifique se a licença da função de cluster está ativada e o cluster de computação está configurado. Para mais detalhes, consulte [Computação em Cluster].
6. Painel de Configuração de Região de Interesse e Bloco Personalizado Clique no botão para entrar na página de configuração de região de interesse/bloco. Suporta a importação de arquivos KML externos e o desenho manual de regiões poligonais, esses dois métodos para definir a região de interesse. Para mais detalhes, consulte as configurações relevantes para região de interesse e blocos personalizados na Seção 4.
7. Painel de Controle de Saída 2D Clique no botão de controle de reconstrução 2D e mantenha-o ativado . Saídas 2D (imagens de ortofoto digital e modelos de superfície digital no formato GeoTiff) podem ser geradas durante a reconstrução do projeto. Atualmente, a geração de imagens de ortofoto sem POS ou restrições de pontos de controle terrestre não é suportada. Clique no botão do sistema de coordenadas de saída para entrar na página de seleção do sistema de coordenadas. Você pode definir o sistema de coordenadas de saída 2D, incluindo sistemas de coordenadas geográficas, sistemas de coordenadas geocêntricas, sistemas de coordenadas projetadas e sistemas de coordenadas locais. A página de seleção do sistema de coordenadas permite escolher um sistema de elevação. Atualmente, suporta altura geodésica, Datum Vertical Nacional de 1985 e sistemas de elevação personalizados. Sistemas de elevação personalizados são adicionados importando arquivos de ondulação geoidal no formato TIF.

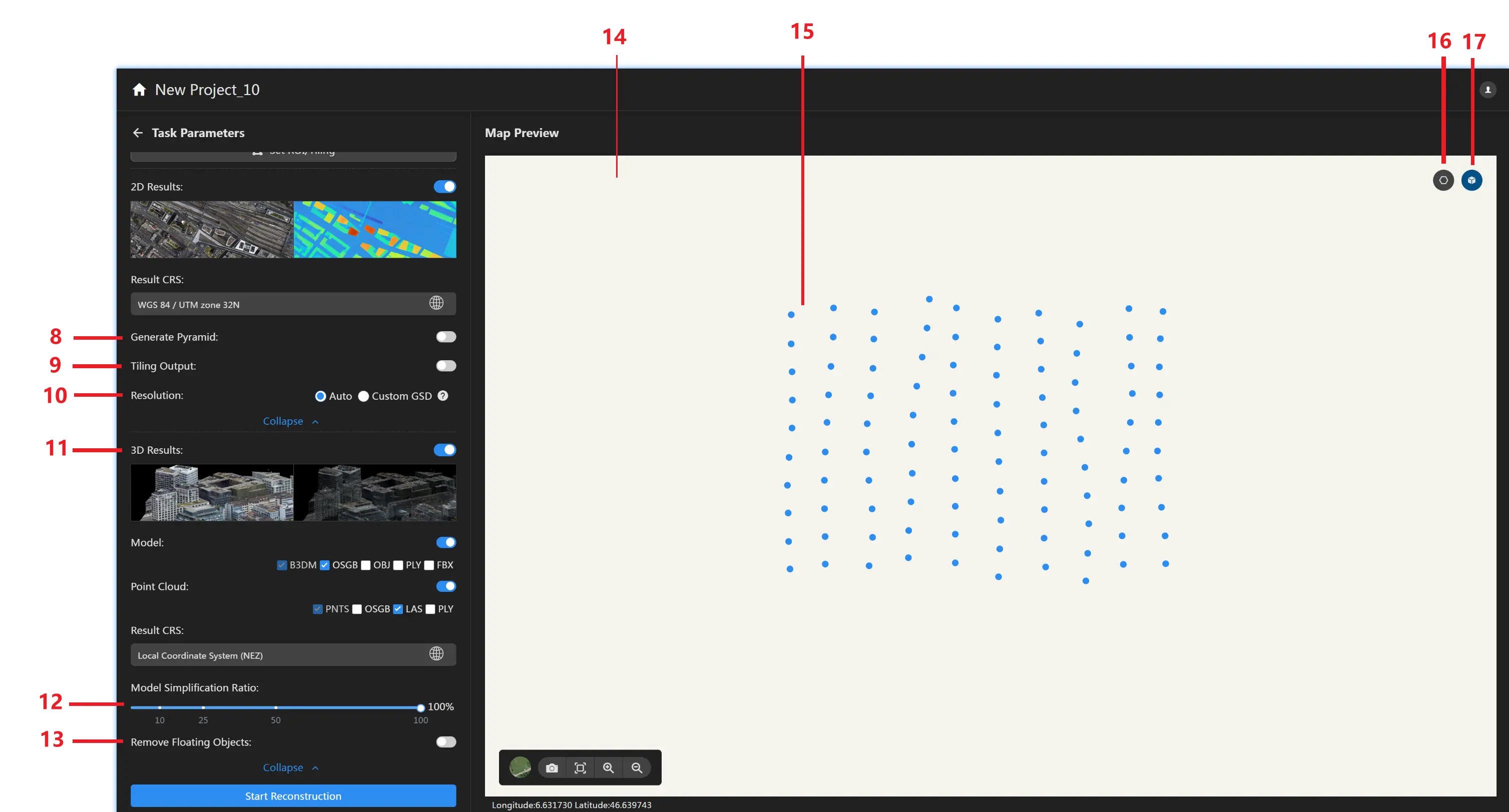

8. Gerar Pirâmides Clique em Mais Configurações no painel de controle de saída 2D para definir o formato de saída 2D com mais detalhes. Clique no botão Gerar Pirâmides e mantenha-o ativado . Após a reconstrução, a saída da imagem de ortofoto (incluindo imagens de ortofoto em mosaico) incluirá arquivos de pirâmide.
9. Saída em Mosaico Clique no botão Saída em Mosaico e mantenha-o ativado . Após a reconstrução, a pasta de saída 2D incluirá imagens de ortofoto em mosaico. Suporta a configuração do comprimento máximo da borda das imagens em mosaico (em pixels), com um comprimento máximo de borda padrão de 5000 pixels.
10. Configuração de Resolução de Saída 2D A resolução de saída 2D é calculada automaticamente por padrão com base em fatores como precisão da reconstrução e GSD da foto. Você também pode personalizar o GSD. O GSD real é limitado pelo GSD da foto. Quando a resolução definida é muito alta, o número de pixels e a resolução efetiva não aumentarão.
11. Painel de Controle de Saída 3D Clique no botão de controle de reconstrução 3D e mantenha-o ativado . Saídas 3D (incluindo nuvens de pontos 3D nos formatos LAS, OSGB e modelos 3D nos formatos OSGB, OBJ, PLY, 3Dtile) podem ser geradas durante a reconstrução do projeto. Clique no botão do sistema de coordenadas de saída para entrar na página de seleção do sistema de coordenadas. Você pode definir o sistema de coordenadas de saída 3D, incluindo sistemas de coordenadas geográficas, sistemas de coordenadas geocêntricas, sistemas de coordenadas projetadas e sistemas de coordenadas locais. A página de seleção do sistema de coordenadas permite escolher um sistema de elevação. Atualmente, suporta altura geodésica, Datum Vertical Nacional de 1985 e sistemas de elevação personalizados. Sistemas de elevação personalizados são adicionados importando arquivos de ondulação geoidal no formato TIF.
12. Taxa de Simplificação do Modelo Simplifique o modelo de malha de acordo com a taxa de simplificação do modelo definida. A taxa de simplificação padrão é de 100% para gerar um modelo completo.
13. Excluir Objetos Flutuantes Quando ativado, objetos flutuantes não conectados ao redor do modelo serão excluídos.
14. Painel de Exibição do Mapa Exibe o arranjo GPS da imagem ou os resultados da reconstrução. O canto inferior esquerdo contém o seguinte conjunto de ferramentas: : Alternar mapa base. Clique para alternar o mapa base para o modo de mapa de satélite ou mapa padrão. : Instantâneo do mapa. Clique para tirar uma captura de tela. : Redefinir mapa. Clique para redefinir o mapa para a posição GPS da imagem. : Ampliar mapa. Clique para ampliar suavemente o mapa. : Reduzir mapa. Clique para reduzir suavemente o mapa.
15. Posição da Câmera Após adicionar fotos com posições da câmera ou importar informações de POS após adicionar fotos, as posições da câmera serão exibidas no mapa.
16. Exclusão de Fotos Clique no botão de exclusão de área no canto superior direito do painel de exibição do mapa para excluir fotos dentro ou fora da área desenhada.
17. Região de Interesse Clique no botão de exibição de região de interesse no canto superior direito do painel de exibição do mapa para selecionar/desmarcar a exibição da área de reconstrução do objeto.
