3.2 Page de Création de Tâches

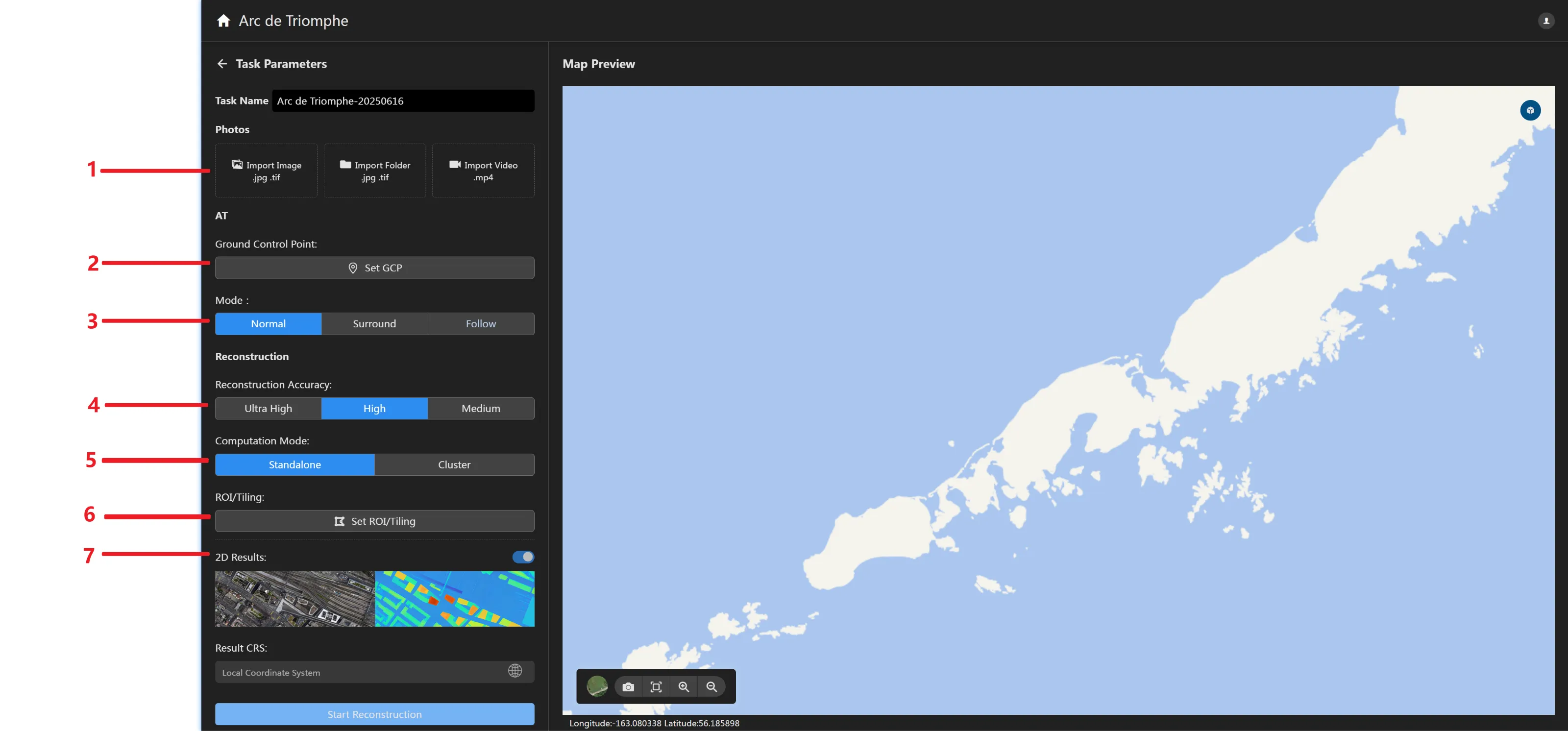

Panneau d'importation de données Importer des images (JPG/TIF) et des données POS. Prend en charge l'importation d'images par image ou par dossier. Prend en charge la lecture automatique POS à partir des images et l'importation manuelle POS à partir de fichiers externes. Prend en charge la fusion, la suppression et l'édition des paramètres de caméra. Importer des données vidéo (MP4/WMV/AVI/MOV/MPG). Reconstruire en extrayant des images de la vidéo. Prend en charge la définition des heures de début et de fin et des intervalles de temps. Prend en charge la lecture de la résolution vidéo et la prédiction du nombre de photos après extraction d'images.
Bouton Définir les points de contrôle au sol Cliquez sur le bouton pour entrer dans la page de définition des points de contrôle au sol. Vous pouvez définir des points de contrôle au sol et effectuer un marquage de points pour améliorer la précision de la triangulation aérienne. Pour plus de détails, veuillez vous référer à Définir les points de contrôle au sol.
Définir le mode de triangulation aérienne Cliquez pour sélectionner le mode de triangulation aérienne, incluant le mode normal, le mode d'encerclement et le mode rapproché. Prend en charge la sélection du mode de triangulation aérienne correspondant basé sur la méthode d'acquisition des données d'image. Le mode normal correspond à la plupart des méthodes d'acquisition telles que l'orthophoto et l'oblique par drone. Le mode d'encerclement correspond à l'acquisition de cible d'encerclement. Le mode rapproché correspond à l'acquisition de cible rapprochée.
Panneau de réglage de précision de reconstruction Cliquez pour sélectionner la précision de reconstruction : Haute (meilleur effet), Moyenne (équilibrée), Basse (vitesse la plus rapide). La différence entre la précision de reconstruction haute, moyenne et basse réside dans la résolution de rééchantillonnage par rapport à l'image originale : Haute a la même résolution que l'image originale, Moyenne rééchantillonne l'image originale à des intervalles de 2x (c'est-à-dire que la longueur et la largeur sont 1/2 de l'image originale), et Basse rééchantillonne l'image originale à des intervalles de 4x (c'est-à-dire que la longueur et la largeur sont 1/4 de l'image originale). Par exemple : si l'image originale est 6000×4000, l'image de reconstruction haute précision est 6000×4000, l'image de reconstruction moyenne précision est 3000×2000, et l'image de reconstruction basse précision est 1500×1000.
Panneau de réglage du mode de calcul Vous pouvez choisir le mode de calcul comme calcul autonome ou calcul en cluster. Le logiciel utilise par défaut le calcul autonome. Si vous devez utiliser le "Calcul en cluster", veuillez vous assurer que la licence de fonction cluster est activée et que le cluster de calcul est configuré. Pour plus de détails, veuillez vous référer à [Calcul en cluster].
Panneau de réglage de région d'intérêt et de bloc personnalisé Cliquez sur le bouton pour entrer dans la page de réglage de région d'intérêt/bloc. Prend en charge l'importation de fichiers KML externes et le dessin manuel de régions polygonales, ces deux méthodes pour définir la région d'intérêt. Pour plus de détails, veuillez vous référer aux réglages pertinents pour la région d'intérêt et les blocs personnalisés dans la Section 4.
Panneau de contrôle de sortie 2D Cliquez sur le bouton de contrôle de reconstruction 2D et gardez-le activé . Les sorties 2D (images orthophotos numériques et modèles de surface numériques au format GeoTiff) peuvent être générées pendant la reconstruction du projet. Actuellement, la génération d'images orthophotos sans contraintes POS ou de points de contrôle au sol n'est pas prise en charge. Cliquez sur le bouton du système de coordonnées de sortie pour entrer dans la page de sélection du système de coordonnées. Vous pouvez définir le système de coordonnées de sortie 2D, incluant les systèmes de coordonnées géographiques, les systèmes de coordonnées géocentriques, les systèmes de coordonnées projetées et les systèmes de coordonnées locaux. La page de sélection du système de coordonnées permet de choisir un système d'élévation. Prend actuellement en charge la hauteur géodésique, le Datum vertical national de 1985 et les systèmes d'élévation personnalisés. Les systèmes d'élévation personnalisés sont ajoutés en important des fichiers d'ondulation géoïde au format TIF.

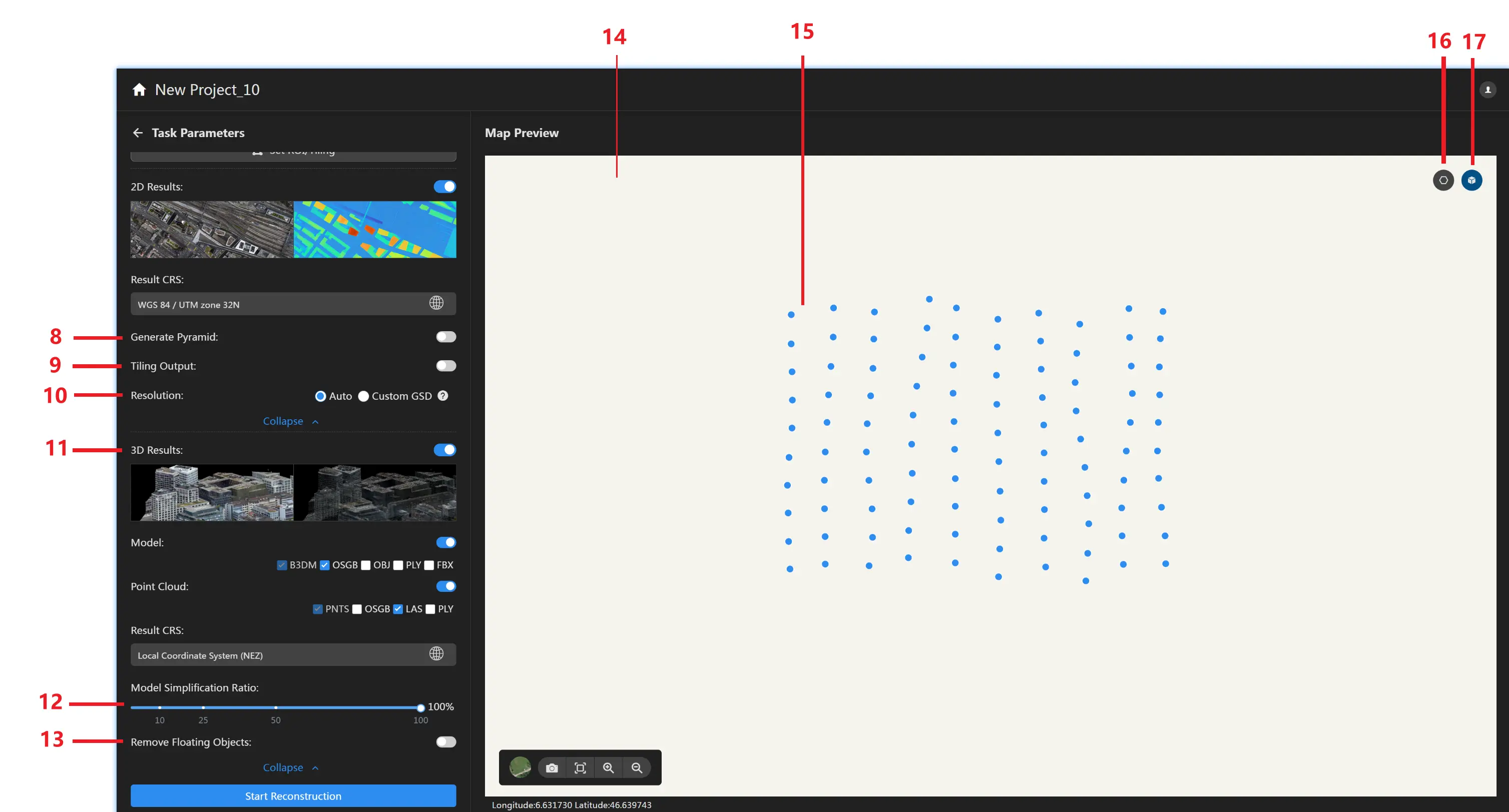

Générer des pyramides Cliquez sur Plus de paramètres dans le panneau de contrôle de sortie 2D pour définir le format de sortie 2D plus en détail. Cliquez sur le bouton Générer des pyramides et gardez-le activé . Après reconstruction, la sortie d'image orthophoto (incluant les images orthophotos tuilées) inclura des fichiers pyramide.
Sortie tuilée Cliquez sur le bouton Sortie tuilée et gardez-le activé . Après reconstruction, le dossier de sortie 2D inclura des images orthophotos tuilées. Prend en charge la définition de la longueur de bord maximale des images tuilées (en pixels), avec une longueur de bord maximale par défaut de 5000 pixels.
Réglage de résolution de sortie 2D La résolution de sortie 2D est automatiquement calculée par défaut en fonction de facteurs tels que la précision de reconstruction et le GSD de la photo. Vous pouvez également personnaliser le GSD. Le GSD réel est limité par le GSD de la photo. Lorsque la résolution définie est trop élevée, le nombre de pixels et la résolution effective n'augmenteront pas.
Panneau de contrôle de sortie 3D Cliquez sur le bouton de contrôle de reconstruction 3D et gardez-le activé . Les sorties 3D (incluant les nuages de points 3D aux formats LAS, OSGB et les modèles 3D aux formats OSGB, OBJ, PLY, 3Dtile) peuvent être générées pendant la reconstruction du projet. Cliquez sur le bouton du système de coordonnées de sortie pour entrer dans la page de sélection du système de coordonnées. Vous pouvez définir le système de coordonnées de sortie 3D, incluant les systèmes de coordonnées géographiques, les systèmes de coordonnées géocentriques, les systèmes de coordonnées projetées et les systèmes de coordonnées locaux. La page de sélection du système de coordonnées permet de choisir un système d'élévation. Prend actuellement en charge la hauteur géodésique, le Datum vertical national de 1985 et les systèmes d'élévation personnalisés. Les systèmes d'élévation personnalisés sont ajoutés en important des fichiers d'ondulation géoïde au format TIF.
Taux de simplification du modèle Simplifier le modèle de maillage selon le taux de simplification du modèle défini. Le taux de simplification par défaut est de 100% pour générer un modèle complet.
Supprimer les objets flottants Lorsque activé, les objets flottants non connectés autour du modèle seront supprimés.
Panneau d'affichage de carte Affiche l'arrangement GPS des images ou les résultats de reconstruction. Le coin inférieur gauche contient l'ensemble d'outils suivant : : Changer de carte de base. Cliquez pour changer la carte de base en mode carte satellite ou carte standard. : Capture d'écran de carte. Cliquez pour prendre une capture d'écran. : Réinitialisation de carte. Cliquez pour réinitialiser la carte à la position GPS de l'image. : Zoomer sur la carte. Cliquez pour zoomer en douceur sur la carte. : Dézoomer la carte. Cliquez pour dézoomer en douceur de la carte.
Position de caméra Après avoir ajouté des photos avec des positions de caméra ou importé des informations POS après avoir ajouté des photos, les positions de caméra seront affichées sur la carte.
Suppression de photo Cliquez sur le bouton de suppression de zone dans le coin supérieur droit du panneau d'affichage de carte pour supprimer les photos à l'intérieur ou à l'extérieur de la zone dessinée.
Région d'intérêt Cliquez sur le bouton d'affichage de région d'intérêt dans le coin supérieur droit du panneau d'affichage de carte pour sélectionner/désélectionner l'affichage de la zone de reconstruction d'objet.
