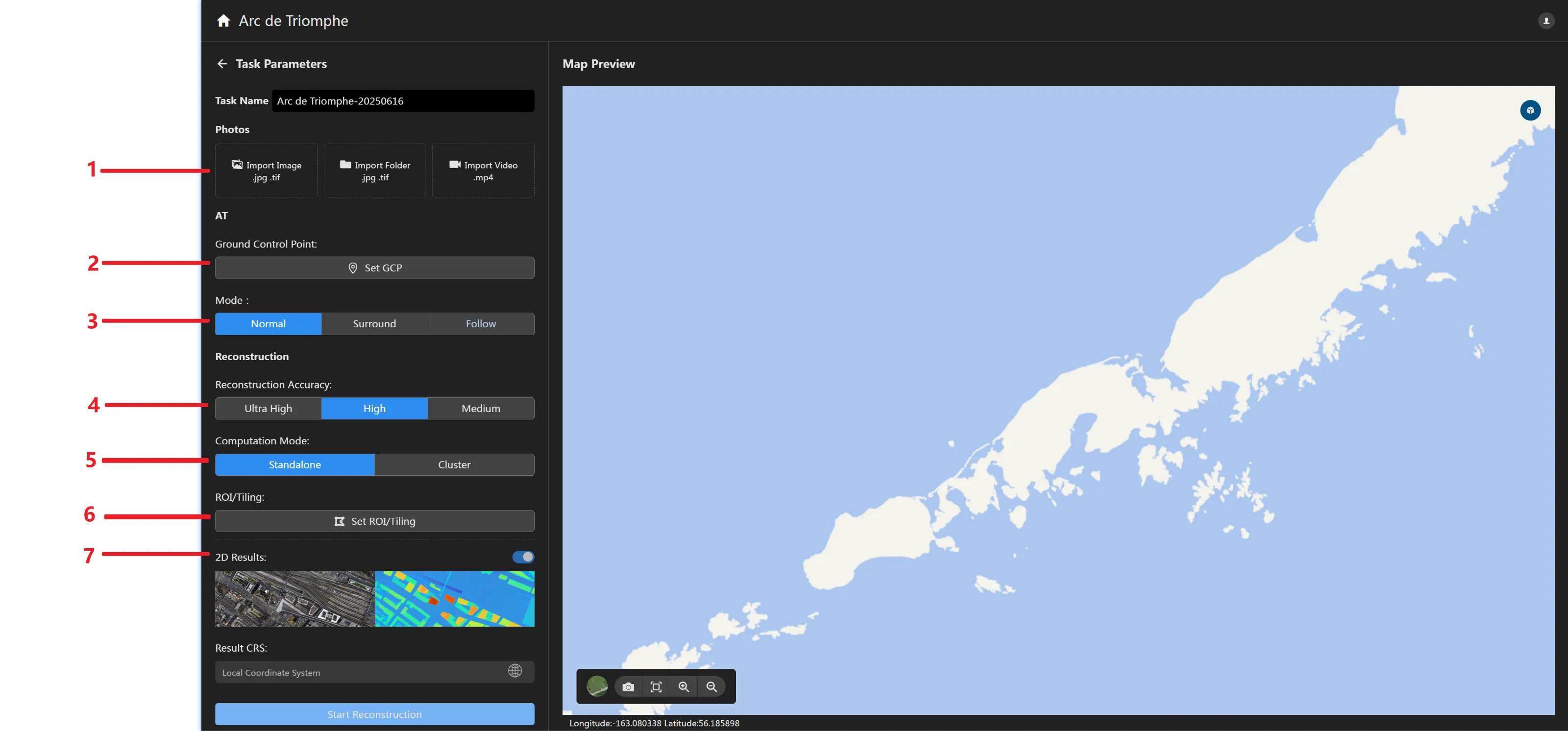

3.2 Pagina di Creazione Attività

  1. Pannello di Importazione Dati Importa immagini (JPG/TIF) e dati POS. Supporta l'input di immagini per immagine o per cartella. Supporta la lettura automatica POS dalle immagini e l'importazione manuale POS da file esterni. Supporta fusione, eliminazione e modifica dei parametri della fotocamera. Importa dati video (MP4/WMV/AVI/MOV/MPG). Ricostruisce estraendo frame dal video. Supporta l'impostazione di tempi di inizio e fine e intervalli temporali. Supporta la lettura della risoluzione video e la previsione del numero di foto dopo l'estrazione dei frame.
  2. Pulsante Imposta Punti di Controllo a Terra Clicca il pulsante per accedere alla pagina di impostazione dei punti di controllo a terra. Puoi impostare punti di controllo a terra e eseguire marcatura di punti per migliorare l'accuratezza della triangolazione aerea. Per dettagli, consulta Imposta Punti di Controllo a Terra.
  3. Imposta Modalità di Triangolazione Aerea Clicca per selezionare la modalità di triangolazione aerea, inclusa modalità normale, modalità circolare e modalità ravvicinata. Supporta la selezione della modalità di triangolazione aerea corrispondente basata sul metodo di acquisizione dati immagine. La modalità normale corrisponde alla maggior parte dei metodi di acquisizione come ortofoto UAV e oblique. La modalità circolare corrisponde all'acquisizione target circolare. La modalità ravvicinata corrisponde all'acquisizione target ravvicinata.
  4. Pannello di Impostazione Accuratezza Ricostruzione Clicca per selezionare l'accuratezza di ricostruzione: Alta (miglior effetto), Media (bilanciata), Bassa (velocità massima). La differenza tra accuratezza di ricostruzione alta, media e bassa risiede nella risoluzione di ricampionamento relativa all'immagine originale: Alta ha la stessa risoluzione dell'immagine originale, Media ricampiona l'immagine originale a intervalli 2x (cioè lunghezza e larghezza sono 1/2 dell'immagine originale), e Bassa ricampiona l'immagine originale a intervalli 4x (cioè lunghezza e larghezza sono 1/4 dell'immagine originale). Per esempio: se l'immagine originale è 6000×4000, l'immagine di ricostruzione ad alta accuratezza è 6000×4000, l'immagine di ricostruzione media accuratezza è 3000×2000, e l'immagine di ricostruzione a bassa accuratezza è 1500×1000.
  5. Pannello di Impostazione Modalità di Calcolo Puoi scegliere la modalità di calcolo come calcolo standalone o calcolo cluster. Il software per default usa calcolo standalone. Se hai bisogno di usare "Calcolo Cluster", assicurati che la licenza della funzione cluster sia attivata e che il cluster di calcolo sia configurato. Per dettagli, consulta [Calcolo Cluster].
  6. Pannello di Impostazione Regione di Interesse e Blocco Personalizzato Clicca il pulsante per accedere alla pagina di impostazione regione di interesse/blocco. Supporta l'importazione di file KML esterni e il disegno manuale di regioni poligonali, questi due metodi per impostare la regione di interesse. Per dettagli, consulta le impostazioni pertinenti per regione di interesse e blocchi personalizzati nella Sezione 4.
  7. Pannello di Controllo Output 2D Clicca il pulsante di controllo ricostruzione 2D e mantienilo attivo . Output 2D (immagini ortofoto digitali e modelli di superficie digitali in formato GeoTiff) possono essere generati durante la ricostruzione del progetto. Attualmente, generare immagini ortofoto senza vincoli POS o punti di controllo a terra non è supportato. Clicca il pulsante sistema di coordinate di output per accedere alla pagina di selezione sistema di coordinate. Puoi impostare il sistema di coordinate output 2D, inclusi sistemi di coordinate geografiche, sistemi di coordinate geocentriche, sistemi di coordinate proiettate e sistemi di coordinate locali. La pagina di selezione sistema di coordinate permette di scegliere un sistema di elevazione. Attualmente supporta altezza geodetica, Datum Verticale Nazionale 1985 e sistemi di elevazione personalizzati. I sistemi di elevazione personalizzati sono aggiunti importando file di ondulazione geoide in formato TIF.

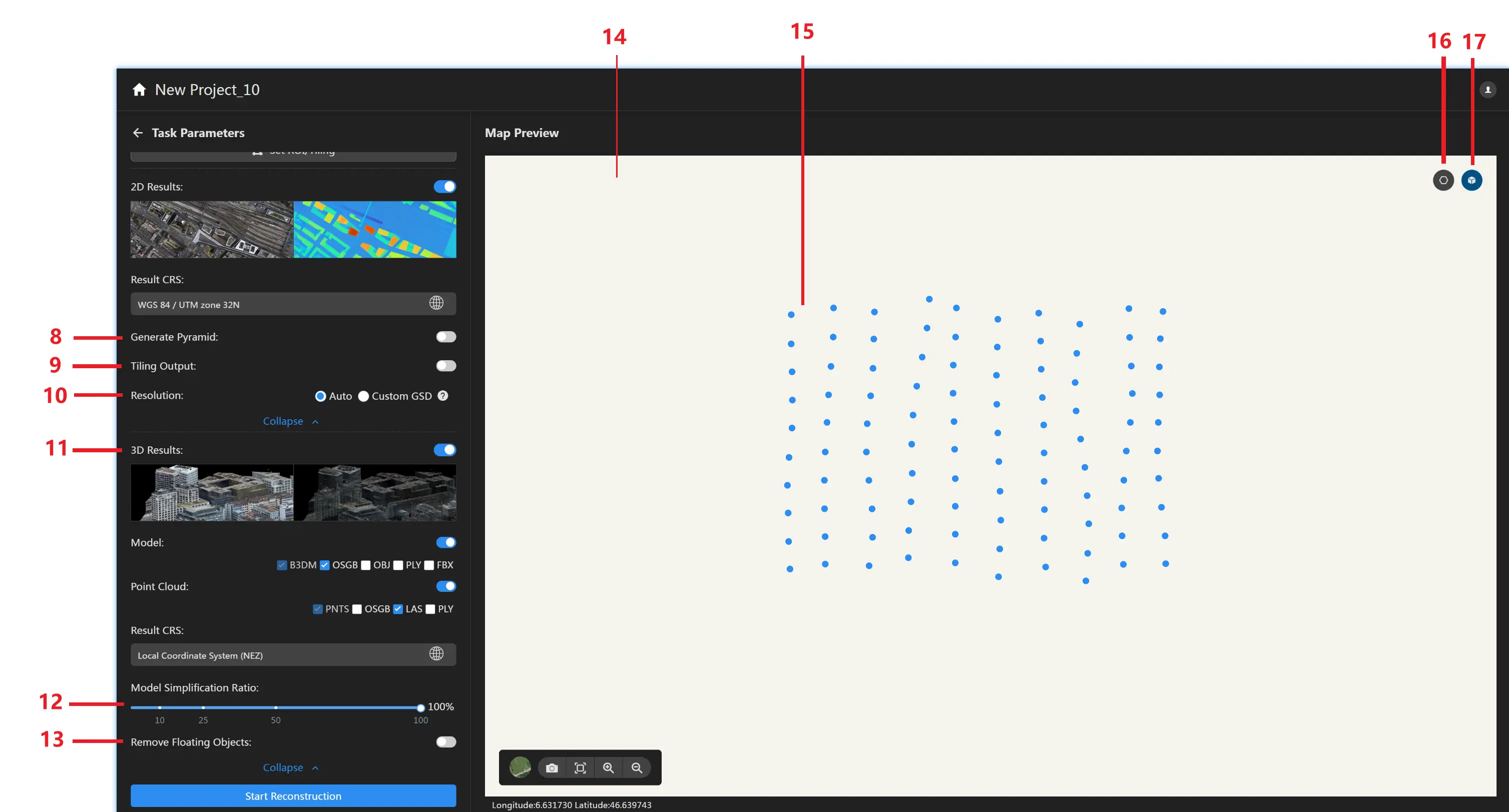

  8. Genera Piramidi Clicca Altre Impostazioni nel pannello di controllo output 2D per impostare il formato output 2D in modo più dettagliato. Clicca il pulsante Genera Piramidi e mantienilo attivo . Dopo la ricostruzione, l'output immagine ortofoto (incluse immagini ortofoto piastrellate) includerà file piramide.
  9. Output Piastrellato Clicca il pulsante Output Piastrellato e mantienilo attivo . Dopo la ricostruzione, la cartella output 2D includerà immagini ortofoto piastrellate. Supporta l'impostazione della lunghezza massima del bordo delle immagini piastrellate (in pixel), con una lunghezza massima del bordo predefinita di 5000 pixel.
  10. Impostazione Risoluzione Output 2D La risoluzione output 2D è calcolata automaticamente per default basata su fattori come accuratezza di ricostruzione e GSD foto. Puoi anche personalizzare il GSD. Il GSD effettivo è limitato dal GSD foto. Quando la risoluzione impostata è troppo alta, il numero di pixel e la risoluzione effettiva non aumenteranno.
  11. Pannello di Controllo Output 3D Clicca il pulsante di controllo ricostruzione 3D e mantienilo attivo . Output 3D (incluse nuvole di punti 3D in formati LAS, OSGB e modelli 3D in formati OSGB, OBJ, PLY, 3Dtile) possono essere generati durante la ricostruzione del progetto. Clicca il pulsante sistema di coordinate di output per accedere alla pagina di selezione sistema di coordinate. Puoi impostare il sistema di coordinate output 3D, inclusi sistemi di coordinate geografiche, sistemi di coordinate geocentriche, sistemi di coordinate proiettate e sistemi di coordinate locali. La pagina di selezione sistema di coordinate permette di scegliere un sistema di elevazione. Attualmente supporta altezza geodetica, Datum Verticale Nazionale 1985 e sistemi di elevazione personalizzati. I sistemi di elevazione personalizzati sono aggiunti importando file di ondulazione geoide in formato TIF.
  12. Tasso di Semplificazione Modello Semplifica il modello mesh secondo il tasso di semplificazione modello impostato. Il tasso di semplificazione predefinito è 100% per generare un modello completo.
  13. Elimina Oggetti Fluttuanti Quando abilitato, oggetti fluttuanti non connessi attorno al modello saranno eliminati.
  14. Pannello di Visualizzazione Mappa Visualizza disposizione GPS immagine o risultati di ricostruzione. L'angolo in basso a sinistra contiene il seguente set di strumenti: : Cambia mappa base. Clicca per cambiare la mappa base a modalità mappa satellitare o mappa standard. : Istantanea mappa. Clicca per fare uno screenshot. : Reset mappa. Clicca per resettare la mappa alla posizione GPS immagine. : Ingrandisci mappa. Clicca per ingrandire dolcemente la mappa. : Riduci mappa. Clicca per ridurre dolcemente la mappa.
  15. Posizione Fotocamera Dopo aver aggiunto foto con posizioni fotocamera o importato informazioni POS dopo aver aggiunto foto, le posizioni fotocamera saranno visualizzate sulla mappa.
  16. Eliminazione Foto Clicca il pulsante elimina area nell'angolo in alto a destra del pannello di visualizzazione mappa per eliminare foto dentro o fuori dall'area disegnata.
  17. Regione di Interesse Clicca il pulsante visualizza regione di interesse nell'angolo in alto a destra del pannello di visualizzazione mappa per selezionare/deselezionare la visualizzazione dell'area di ricostruzione oggetto.
